泰克DMM7510 7? 位图形采样万用表
DMM7510 集高精度、高分辨率数字万用表 (DMM)、图形触摸屏显示器和高速、高分辨率数字化器于一身，是第一款图形采样万用表。 其具有 pA 灵敏度和 1M 个样点/秒的采样率，能准确测量超低睡眠模式电流和传输无线设备的漏电流。
DMM7510 型仪表是集高精度 数字万用表、图形触摸显示屏、高 速高分辨率数字化仪优势于一体的 业界第一款图形采样万用表。数字 化仪使得DMM7510具有前所未有 的信号分析灵活性；5英寸电容触 摸显示屏使得它易于观察、交互和 测量，具有双指缩放的简洁性。这 个高性能和高易用性组合可以使用 户对测试结果进行更深入的洞察。
利用内建1MS/s数字化仪捕捉波形
利用DMM7510 的电压或电流 数字化函数，波形和瞬态事件的捕 获和显示将变得更加容易。内建采样速率高达1MS/s的18位数字化仪使得无需 使用单独仪器就可以采集波形。数字化函数与直流电压和电流函数使用同一量 程，提供出众的动态测量范围。此外，电压数字化函数使用相同的直流电压输 入阻抗(10GΩ或10MΩ)电平，从而大幅降低待测器件的负担。
高速数字化函数允许捕捉和显示电压波形 和电流波形
先进触发选项使得在正确点位精确地捕获信号 成为可能
利用内建图表工具，可以对来自4个读取缓冲器的测量结果或波形即刻进行显示和比较
DMM 7510 7位半触摸屏数采万用表
高精度万用表，具有3位半至7位 半分辨率
1年直流电压基本准确度为14 PPM
100mV、1Ω和10μA量程提供低电 平信号测量所需的灵敏度
进行高精度低电阻测量，具有偏移 补偿电阻、4线和干电路功率
通过1MS/s数字化仪捕捉和显示波 形或瞬态事件
更大的内存缓冲器；以标准模式存 储1100万个读数或以压缩模式存储 2750万个读数
自动校准特性实现温度和时间漂移 最小化，从而提高精度和稳定性
通过5英寸高分辨率触摸屏界面可 以显示更多
通过前面板的USB存储端口可以 快速保存读数和屏幕图像
多个连接选项：GPIB, USB, 与 LXI兼容的LAN接口
2年规范允许更长的校准周期
高度自信地进行苛刻测量
DMM7510的设计充分利用吉时利的低电平测量专长。低噪声输入级和32位A/D 转换器等特性，使得该仪器能提供通常只有计量级仪器才具有的直流精度，但价格 只是这些解决方案的一半左右。DMM7510的100mV、10Ω和10μA量程为当今苛刻 的电子设计提供低信号测量所需的灵敏度。除了1年和2年高精度规范，其自动校准 功能确保校准周期之间的更大精度。
DMM7510的1V直流噪声性能与6位半和8位半数字万用表的直流噪声性能比较。所有数据都是在1个采 样工频周期内、在输入端低热短路情况下得到的。
15个测量函数
DMM7510提供15个测量功能。除了数字化电压和电流函数，它还包括电容、 交流电压和交流电流、温度(RTD、电热调节器和热电偶)、2线和4线电阻、干电路 电阻、周期、频率、二极管测试和直流电压比。该仪器的扁平菜单结构允许快速配 置并提高可用性。其直觉设计允许用户学习怎样操作仪器，以及更迅速、更有信心 地开始器件测量。
DMM7510测量能力
为更高的测试生产率而设计

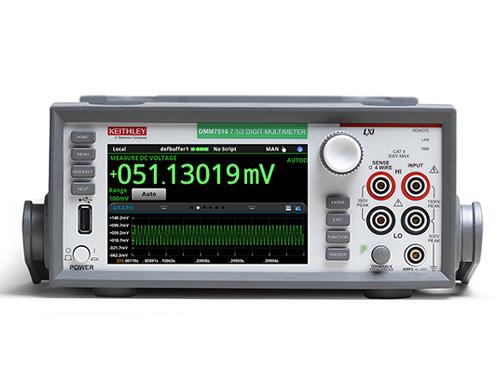

除了先进的触摸屏，DMM7510的前面板提供多种特性，用于提高其速度、 用户友好性和可学习性，包括USB 2.0存储I/O端口、HELP按键、旋转导航/控 制旋钮、前/后输入选择按钮。所有的前面板按钮都采用背光，以提高可视性。

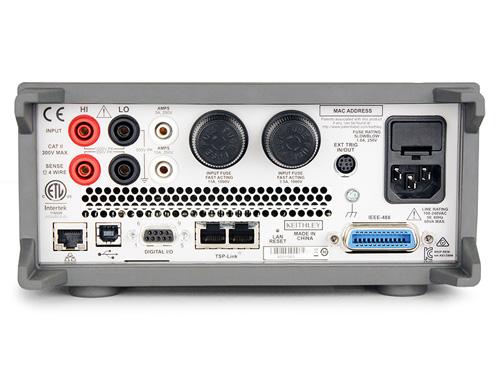

DMM7510的后面板可以提供连接与控制，包括输入连接器、程控接口(GPIB, USB 2.0, LXI/Ethernet), D-sub 9针数字I/O端口(用于内部/外部触发信号和处理程序控制), TSP-Link?插孔，用于与其他TSP 支撑仪器的连接，从而简化多仪器测试方案的配置。
灵活的系统集成与编程
为了给用户提供最大的编程灵活性并简化多仪器测试系统配置，DMM7510包含功能 强大的吉时利测试脚本处理器(TSP?)系统和SCPI编程方式。嵌入式脚本能力允许直接在 仪器上运行功能强大的测试脚本，无需外部PC控制器。这些测试脚本是完整的测试程序， 它们基于易用、高效和简洁的脚本语言Lua (www.lua.org)。脚本是仪器控制指令和/或程 序语句的集合。程序语句控制脚本执行并提供变量、函数、分枝、环路控制等功能。这使 得用户可以创建功能强的测量应用，从而大幅缩短开发时间。测试脚本可能包括可由传统 编程语言（包括决策算法）执行的任意程序序列，因此该仪器可以管理测试的方方面面， 无需与PC进行决策沟通。这避免了因GPIB、以太网或USB流量拥挤而引起的延迟，并大 幅缩短整个测试时间。
TSP技术还提供“主机更少的通道扩展”。TSP-Link通道扩展总线和100 Base T以 太网电缆，允许多部DMM7510仪器与TSP支撑的其他仪器以主从配置方式进行连接，因 此，它们可以作为一个集成系统而运行。这些仪器包括2450型和2460型交互数字源表源 测量单元（SMU）仪器、2600B系列数字源表源测量单元（SMU）仪器以及3700A系列 开关/万用表系统。TSP-Link支持在每个GPIB或IP地址配置多达32部仪器，因此很容易 扩展系统满足应用需求。
当进行程控编程时，标准SCPI编程方式支持DMM7510新特性的利用。此外，该仪器 与许多其他数字万用表使用的SCPI语言代码兼容。这个代码兼容性避免了新仪器进行能 力升级时遇到的重写代码问题。
免费的仪器控制启动软件
吉时利KickStart仪器控制启动软件使用户在几分钟内开始测量
KickStart包括提高测试效率的多种函数：
仪器专用用户界面面板
手动仪器配置
基本的读数显示和数据图表
日志
本地X-Y数据绘图
平移与缩放
基本统计(仪器自备, mX+b)
保存/输出数据
使用任意程控接口(GPIB, USB, LAN)连接
保存仪器设置
屏幕截图
命令行对话框
随时可用的仪器驱动简化编程
规范条件
这个文件包括DMM7510型7位半数字图形采集万用表仪 器规范和补充信息。规范是DMM7510型仪器的测试标 准。一经出厂，DMM7510型仪器就满足这些规范。补充 值和典型值是不保证的，它们适用于23°C (7 仅3°作F)为，有 用 信息提供。测量精度是利用DMM7510终端在以下条件下 获得的：
温度23° ±5°C, 相对湿度5%～80%，非冷凝。
经过90分钟预热周期。
1 PLC或5 PLC; NPLC设置低于1 PLC,对于峰值 噪声不确定性，根据RMS噪声表，增加量程适当 的ppm。
除非特别说明，启用自动调零。
程控检测操作或适当归零本地操作。
校准周期：1年或2年(校准周期可能根据客户需求 而变化)。
TACAL?= 最近一次自动校准的环境温度。
TCAL?= 最近一次外部校准的环境温度；工厂校准 在23° ±1°C进行。
直流电压
精度（输入阻抗自动） ">
| 精度±(ppm读数 + ppm量程) | |||||||
| 量程1 | 分辨率 | 输入阻抗2 | 24小时 Tcal±1℃2 | 90天 Tcal±5℃ | 1年 Tcal±5℃ | 2年 Tcal±5℃ | 温度系数3 |
| 100.00000mV4 | 10nV | >10 G? 或10MΩ±1% | 6 + 9 | 12 + 9 | 18 + 9 | 29 + 9 | 0.1 + 2.5 |
| 1.0000000V4 | 100nV | >10 G? 或10MΩ±1% | 4 + 1 | 9 + 2 | 15 + 2 | 26 + 2 | 0.1 + 0.5 |
| 10.000000V4 | 1 μV | >10 G? 或10MΩ±1% | 2 + 0.7 | 9 + 1.2 | 14 + 1.2 | 22 + 1.2 | 0.1 + 0.05 |
| 100.00000V4 | 10 μV | 10M? ±1 % | 8 + 3 | (18 + 5)5 | (22 + 5)5 | (30 + 5)5 | (0.15 + 0.05)5 |
| 35 + 5 | 40 + 5 | 45 + 5 | 2.0 + 0.5 | ||||
| 100.00000V4,6 | 100 μV | 10M? ±1% | 8 + 3 | (18 + 5)5 | (22 + 5)5 | (30 + 5)5 | (0.15 + 0.05)5 |
| 35 + 5 | 40 + 5 | 45 + 5 | 2.0 + 0.5 | ||||
?
RMS噪声(增加峰值噪声不确定性)7
适用于±ppm量程。
对于≥1 PLC，在直流规范中包括峰值噪声不确定性。
对于＜1 PLC，在测量中增加峰值噪声不确定性。
输入阻抗设置为自动。
实例:
在0.006 PLC时10V: 1.2 (来自精度表) + 11 (增加峰值噪声不确定性) = 12.2 ppm量程
在1 PLC时10V: 1.2 + 0 = 1.2 ppm量程
| NPLC | 数字 | 100 mV | 1 V | 10 V | 100 V | 1000 V |
| 5 | 7? | 0.5 | 0.08 | 0.06 | 0.3 | 0.06 |
| 1 | 7? | 0.5 | 0.09 | 0.07 | 0.4 | 0.07 |
| 0.28 | 6? | 2 (10) | 0.2 (1.6) | 0.1 (1.1) | 1.1 (9.4) | 0.1 (1) |
| 0.2 | 6? | 2 (12) | 0.2 (1.6) | 0.1 (1) | 1.1 (8.9) | 0.2 (1.1) |
| 0.06 | 5? | 3 (17) | 0.4 (2.7) | 0.3 (2.1) | 3 (17) | 0.3 (2.4) |
| 0.006 | 4? | 6 (42) | 3 (18) | 1 (11) | 20 (100) | 3 (18) |
| 0.0005 | 3? | 30 (220) | 20 (150) | 20 (130) | 120 (690) | 20 (150) |
直流电源检测精度
| 精度±(ppm读数 + ppm量程) | |||||
| 量程 | 24小时 Tcal±1℃2 | 90天 Tcal±5℃ | 1年 Tcal±5℃ | 2年 Tcal±5℃ | 温度系数9 |
| 100.00000mV | 6 + 14 | 12 + 14 | 18 + 14 | 29 + 14 | 0.1 + 2.5 |
| 1.0000000V | 4 + 1.5 | 9 + 3 | 15 + 3 | 26 + 3 | 0.1 + 0.5 |
| 10.000000V | 2 + 1.0 | 9 + 1.8 | 14 + 1.8 | 22 + 1.8 | 0.1 + 0.05 |
直流电压比率
如果输入信号≥量程的1%，则比率精度 = ±[[VINPUT ppm of reading + VINPUT ppm of range * (VINPUT range /VINPUT input)] + [VSENSE ppm of reading + VSENSE ppm of range * (VSENSE range/VSENSE input)]].
?
1. 除了对于1000V量程超过1%以外，对于所有量程超出额定量程的20%。
2. 相对于校准精度。
3. 每度增加TCAL±5°C。
4. 归零时，使用Rel函数和外部电缆。
5. 条件为自动校准30天内, TOPER ±5°C from TACAL。
6. 对于超过500V的信号电平，对于超过500V的测量结果，为读数规范的ppm增加0.02 ppm/V。
7. 噪声值基于自动调零开启时的1000个读数，并使用低热4线短路。VRMS噪声是典型值。保证额外峰值噪声。
8. 线路同步开启。
9. 每度增加TCAL?±5°C。
直流电压特征
ADC线性: 1.0 ppm读数 + 1.0 ppm量程
输入阻抗:
100mV-10V量程: 可选择 >10GΩ ||<400pF (自动)或 10MΩ ±1% (10MΩ)。
100V-1000V量程: 10MΩ ±1%。
输入偏置电流: 在23°C时，<50pA，条件为:自动调零关闭或输入阻抗10MΩ。
共模电流: 在1MHz带宽，峰峰值<2.1μA。
在1kHz带宽，峰峰值<100nA。
共模电压: 500Vpeak LO端至底板最大值。
直流电压自动调零关闭误差:
对于±1°C和≤10 min, 增加 ±(读数的8ppm + 15μV)。
串模抑制
对于直流电源，线路频率±0.1%。
| ?5?PLC | 1?PLC | ?≤0.2?PLC? | ≤0.01?PLC? | |
| 线路同步开启 | 110 dB | 90 dB | 45 dB | — |
| 线路同步关闭 | 60 dB | 60 dB | — | — |
?
共模抑制
对于直流电源以及LO端1kΩ失衡，交流共模抑制比为70dB。
| NPLC | 5 | 1 | 0.2 | ≤ 0.2 |
| 线路同步 | 开启 | 开启 | 开启 | 关闭 |
| 共模抑制 | 140 dB | 140 dB | 120 dB | 80 dB |
?
电阻
增强准确度(自动校准30天以内, TOPER ±5°C源自TACAL)10
| 精度 ±(ppm读数 + ppm量程) | |||||||
| 量程11 | 分辨率 | 测试电流12(±5%) | 24 小时 TCAL ±1°C 13 | 90 天 TCAL ±5°C | 1 年 TCAL ±5°C | 2 年 TCAL ±5°C | 温度系数14 |
| 1.0000000? | 0.1μ? | 10 mA | 15 + 50 | 30 + 50 | 30 + 50 | 30 + 50 | 0.15 + 0.1 |
| 10.000000? | 1 μ? | 10 mA | 15 + 5 | 30 + 5 | 30 + 5 | 30 + 5 | 0.15 + 0.1 |
| 100.00000? | 10 μ? | 1 mA | 12 + 4 | 27 + 4 | 27 + 4 | 27 + 4 | 0.15 + 0.1 |
| 1.0000000k? | 100μ? | 1 mA | 12 + 3 | 24 + 3 | 24 + 3 | 24 + 3 | 0.15 + 0.1 |
| 10.000000k?15 | 1 m? | 100μA | 13 + 3 | 30 + 3 | 30 + 3 | 30 + 3 | 0.15 + 0.1 |
| 100.00000k? 15, 16 | 10 m? | 10 μA | 13 + 3 | 30 + 3 | 30 + 3 | 30 + 3 | 0.15 + 0.1 |
| 1.0000000M ? 15, 17 | 100m? | 10 μA | 14 + 3 | 30 + 4 | 30 + 4 | 30 + 4 | 0.15 + 0.1 |
| 10.000000 M? 18 | 1?? ? | 0.69 μA || 10 M? | 150 + 6 | 200 + 10 | 200 + 10 | 200 + 10 | 70 + 1 |
| 100.00000 M? 18 | 10? ? | 0.69 μA || 10 M? | 800 + 30 | 2000 + 30 | 2000 + 30 | 2000 + 30 | 385 + 1 |
| 1.0000000 G?18 | 100? ? | 0.69 μA || 10 M? | 9000 + 100 | 9000 + 100 | 9000 + 100 | 9000 + 100 | 3000 + 1 |
?
准确度19
????????????
| 精度 ±(ppm读数 + ppm量程) | |||||||
| 量程11 | 分辨率 | 测试电流12(±5%) | 24 小时 TCAL ±1°C 13 | 90 天 TCAL ±5°C | 1 年 TCAL ±5°C | 2 年 TCAL ±5°C | 温度系数14 |
| 1? | 0.1μ? | 10 mA | 15 + 50 | 40 + 50 | 50 + 50 | 70 + 50 | 2.5 + 5 |
| 10? | 1 μ? | 1 mA | 15 + 5 | 40 + 5 | 50 + 5 | 70 + 5 | 2.5 + 0.5 |
| 100 | 10 μ? | 1 mA | 12 + 4 | 35 + 4 | 47 + 4 | 65 + 4 | 5 + 0.25 |
| 1 k? | 100μ ? | 1 mA | 12 + 3 | 30 + 3 | 41 + 3 | 65 + 3 | 5 + 0.25 |
| 10 k? 24 | 1 m? | 100μA | 10 + 3 | 30 + 3 | 42 + 3 | 65 + 3 | 2.5 + 0.25 |
| 100 k? 24, 25 | 10m? | 10 μA | 13 + 3 | 38 + 3 | 50 + 3 | 65 + 3 | 5 + 1 |
| 1 M? 24, 26 | 100m? | 10 μA | 14 + 3 | 38 + 5 | 50 + 5 | 65 + 5 | 5 + 1 |
| 10 M? 27 | 1?? ? | 0.69 μA ||10 M? | 150 + 6 | 200 + 10 | 400 + 10 | 600 + 12 | 70 + 1 |
| 100 M? 27 | 10? ? | 0.69 μA||10 M? | 800 + 30 | 2000 + 30 | 2000 + 30 | 2600 + 30 | 385 + 1 |
| 1 G? 27 | 100? ? | 0.69 μA|| 10 M? | 9000 + 200 | 9000 + 200 | 13000 + 200 | 14000 + 200 | 3000 + 1 |
10. 规范是针对4线电阻的，对于≤10kΩ的测量，偏置补偿开启，
对于≥10kΩ的测量，偏置补偿关闭。仅1Ω量程仅用于4线电阻。
对于2线电阻，利用Rel，为量程不确定性的ppm增加50mΩ。
如果没有Rel但有1756型测试线，为量程不确定性的ppm增加100mΩ。
11. 对于所有量程，20%过量程。
12. 偏置补偿关闭时，测试电流±5%。
13. 相对于校准准确度。
14. 每度增加TCAL ±5°C。
15. 规范针对外部电缆和负载电容<1nF。
16. 偏置补偿开启时，为ppm读数增加10ppm的不确定性。
17. 对于4线1MΩ，开启引线探测器，为ppm读数增加10ppm的不确定性。
18. 对于HI和LO中引线电阻失配<10%而言。
19. 规范是针对4线电阻的，对于≤10kΩ的测量，偏置补偿开启，对于≥10kΩ的测量，偏置补偿关闭。仅1Ω量程仅用于4线电阻。对于2线电阻，利用Rel，为量程不确定性的ppm增加50mΩ。如果没有Rel但有1756型测试线，为量程不确定性的ppm增加100mΩ。
20. 对于所有量程，20%过量程。
21. 偏置补偿关闭时，测试电流。
22. 相对于校准准确度。
23. 每度增加TCAL ±5°C。
24. 规范针对外部电缆和负载电容<1nF。
25. 偏置补偿开启时，为ppm读数增加10ppm的不确定性。
26. 对于4线1MΩ，开启引线探测器，为ppm读数增加10ppm的不确定性。
27. 对于HI和LO中引线电阻失配<10%而言。
电子开路直流电压 28
| 量程20 | 2线 | 偏置补偿关闭 4线 | 偏置补偿开启 4线 |
| 1Ω | - | 9.2V | 9.5V |
| 10Ω | 9.2V | 9.2V | 9.5V |
| 100Ω，1kΩ | 14.0V | 14.2V | 14.3V |
| 10kΩ | 9.5V | 9.5V | 0.0V |
| 100kΩ，1MΩ | 12.7V | 14.3V | 0.0V（仅100kΩ量程） |
| 10MΩ-1GΩ | 6.9V | 6.9V | - |
4线欧姆(≤10kΩ)偏置补偿开启
RMS噪声(增加峰值噪声不确定性) 29
适用于±ppm量程。
对于≥1 PLC，在直流规范中包括峰值噪声不确定性。
对于＜1 PLC，在测量中增加峰值噪声不确定性。
实例:
?
| NPLC | 数字 | 1Ω | 10Ω | 100Ω | 1kΩ | 10kΩ |
| 5 | 7? | 2.8 | 0.3 | 0.3 | 0.07 | 0.3 |
| 1 | 7? | 1.2 | 0.4 | 0.4 | 0.12 | 0.5 |
| 0.2 30 | 6? | 30(160) | 3(13) | 3(13) | 0.4(2.6) | 1.2(8.2) |
| 0.2 | 6? | 50(250) | 5(22) | 3(13) | 0.6(3.2) | 1.2(8.3) |
| 0.06 | 5? | 110(490) | 11(47) | 11(46) | 1.1(6.6) | 2(16) |
| 0.006 | 4? | 110(710) | 10(70) | 10(70) | 4(26) | 10(60) |
| 0.0005 | 3? | 520(3420) | 50(340) | 50(340) | 40(220) | 50(300) |
2线欧姆
RMS噪声(增加峰值噪声不确定性) 29
在0.006 PLC时1 kΩ:3 (来自精度表) + 26 (增加峰值噪声不确定性)= 29 ppm量程。
在1 PLC时1 kΩ: 3 + 0 = 3 ppm量程。
适用于±ppm量程。
对于≥1 PLC，在直流规范中包括峰值噪声不确定性。
对于＜1 PLC，在测量中增加峰值噪声不确定性。
实例:
?
NPLC 数字 10Ω 100Ω 1kΩ 10kΩ 5 7? 1.1 0.8 0.1 0.2 1 7? 0.6 0.6 0.09 0.4 0.2 30 6? 2(17) 2(10) 0.2(1.5) 0.8(6.3) 0.2 6? 2(17) 2(14) 0.3(1.6) 0.8(6.4) 0.06 5? 3(22) 3(19) 0.4(3.7) 2(12) 0.006 4? 6(50) 6(50) 3(21) 6(43) 0.0005 3? 30(300) 30(230) 20(150) 30(210) 电阻特性
4线欧姆引线电阻最大值:对于1Ω量程，每根引线电阻最大值为5Ω；对于10Ω
