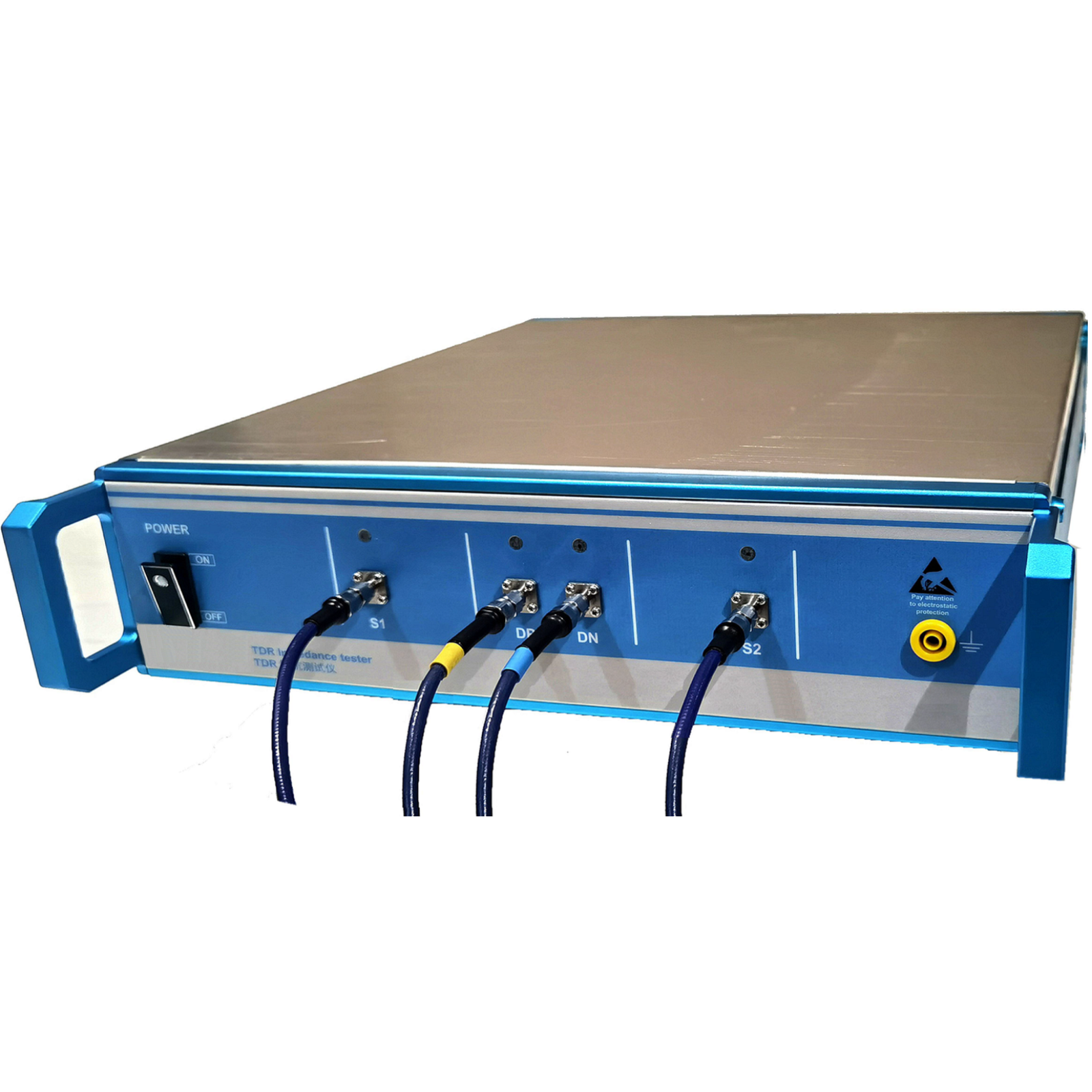

ME系列 PCB阻抗TDR特性阻抗测试仪

软件界面

原理与用途

产品基于时域反射原理，采用真差分宽带取样技术，设计实现的高带宽特性阻抗测试分析设 备。能够自动、快速、批量、准确测试线路板及电线电缆的特性阻抗，具备波形显示与分析，适用 于 PCB 硬板，FPC 软板，电线电缆的阻抗测试。

产品特点

1) 包括 ME045/ME085/ME150 三种不同带宽系列产品可供选择，全面覆盖阻抗条测试，软板/硬 板板内测试。

2)  蕞高带宽可达 15GHz，最短测试线长 1.5cm，最长可达到 5m。远超越国内 TDR 仪器水平。

3) 仪器内置校准件，固化智能校准程序，开机自检校准，解决了此类仪器当前使用存在的不 会校准，校准繁琐，校准数据偏差，长时间使用时校准数据偏移等问题。

4)  可以进行阻抗条测试，搭配可调探头可进行板内阻抗测试，轻松应对 5G 类阻抗产品的测试。

5) 内置静电?；さ缏?，可耐静电 6kV，不需要严苛的防静电试验室和穿防静电服操作，可在 车间环境中使用。

6) 采用真差分测量技术，测试精度更高。

7) 采用了高精度多点校准与自动校准相结合技术，出厂多点校准，精度更高，使用更放心。

8) 测量数据导出支持多种测量数据格式，可供 ERP 系统读取。

9) 智能化测试软件，自动抓取波形起始点和末端，设置到测试三步完成，操作简单，并且自 动抓取减少了人工错误和不同人员操作造成的偏差。

符合标准

1) IPC-TM-650 标准 PCB   传输线特性阻抗时域反射测试方法。

2) Intel 技术标准 PCB 测试方法（TDR 测试 PCB 特性阻抗）。

3) 中国 CPCA 标准   印制板特性阻抗时域反射测试方法。

4) 各种高速串行总线国际通行标准（USB、SATA、PCI-E、HDMI、DP 等）。

 ME系列 PCB阻抗TDR特性阻抗测试仪

技术参数及配置
