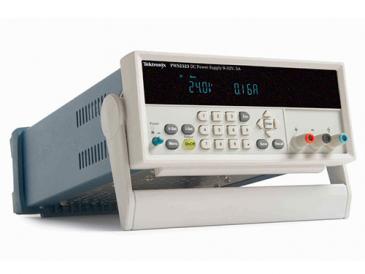

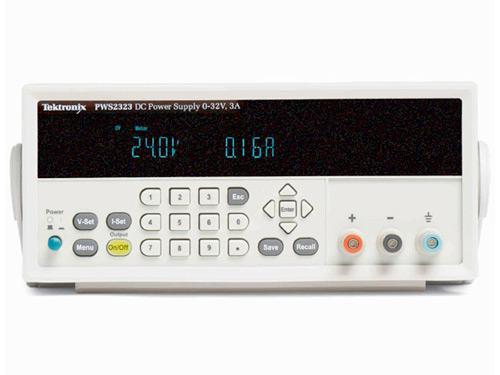

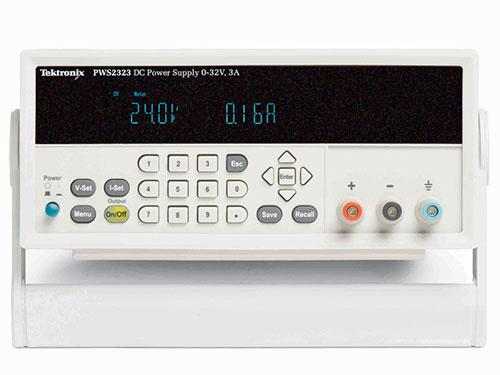

泰克 PWS2000 手动直流电源
PWS2000 电源系列设计带有您从泰克期望的性能和直观操作。 电流和电压范围大以及 10 mV 和 10 mA 的分辨率，满足众多应用所需。 数字键盘使电压和电流选择更快、更准确。 大位数高亮显示器提供优异的可读性。 PWS2000 电源系列能够生成您所需要的电源，价格又非常实惠。
特点 | 优势 |
| 线性调节 | 为您的设备提供清洁电源，纹波和噪声低于 3 mVp-p。 |
| 基本电压精度优于 0.05% | 0.05% 电压和 0.2% 电流基本精度，让您对电源输出值放心无忧。 |
| 最高 72 V 输出电压 | 用一台电源为多种应用生成所需电源。 |
| 最大电压设置 | 为您的被测设备将电压设置限制到合适水平。 |
| 20 个设置存储器 | 将设置保存到内部的设置存储器内，简化复杂测试。 下一次只需调出设置即可。 |
| 数字键盘 | 用直接输入键盘快速设置准确的电压和电流值。 |
| 高亮度显示器 | 在一定距离、一定角度或者昏暗照明条件下都能看到电源显示器。 |
| 用户可定义密码 | 通过锁定电源的前面板，防止关键测试中发生意外调节。 |
主要特点和优点
主要性能指标
线性电源
高达72 V 的输出电压
0.05% 基本电压精度
0.2% 基本电流精度
10 mV/10 mA 编程分辨率
p-p 纹波和噪声
提供的功能和特点
明亮的真空荧光显示器
16 种用户自定义设置存储
通过数字键盘直接输入参数
以用户选择的步长改变电压或电流
三年保修
?
生成所需电压或电流
泰克PWS2000系列电源提供了宽电流和电压范围以及10 mA 和10 mV分辨率，可以满足各种应用需求。低噪声线性稳压及 0.05%电压精度，以您可以承受的价格提供了所需的干净准确 的电源。
防止电路损坏及测试时间损失
您可以使用数字键盘，在开始测试前，指定电流极限。您还可 以指定最大输出电压，防止电压设置意外超出指定最大值。用 户自定义密码允许锁定前面板，在关键测试过程中防止出现不 希望的调节。
专业设计，让您的工作更轻松
PWS2000 系列电源采用专门设计，为您提供了泰克独特的易 用性和熟悉的操作。
直观操作
直接键入式数字键盘允许用户轻松输入精确的电压值和电流 值。向上/ 向下控制功能及可变步长允许您以选择的增量改变 输出参数。
明亮的显示器
明亮的真空荧光显示器，带有大号字体，在远处、斜角或光线 不好时也能看清屏幕。
设置存储
您只需按Save按钮，就可以在20 个内存位置之一保存仪器设 置。每次在您要调用设置时，只需按Recall 按钮，选择所需的 预置设置即可。
您可以信赖的性能
除业内领先的服务和支持外，每台PWS2000 系列电源都标配 三年保修，?；つ耐蹲?。
特点
电气指标
| 说明 | PWS2185 | PWS2323 | PWS2326 | PWS2721 |
|---|---|---|---|---|
| DC 输出额定值 | ||||
| ? ?电压 | 0 - 18?V | 0 - 32?V | 0 - 32?V | 0 - 72?V |
| ? ?电流 | 0 - 5?A | 0 - 3?A | 0 - 6?A | 0 - 1.5?A |
| 负载调整率 | ||||
| ? ?电压 | ≤0.02% + 5?mV | ≤0.02% + 5?mV | ≤0.04% + 6?mV | ≤0.02% + 4?mV |
| ? ?电流 | ≤0.1％ + 2?mA 典型值 | |||
| 电源调整率 | ||||
| ? ?电压 | ≤0.1％ + 5?mV | |||
| ? ?电流 | ≤0.1％ + 2?mA 典型值 | |||
| 纹波和噪声 (20 Hz - 7 MHz) | ||||
| ? ?电压 | ≤1?mVRMS?/ 3?mVp-p | |||
| ? ?电流 | ≤5?mARMS | |||
| 设置分辨率 | ||||
| ? ?电压 | 10?mV | |||
| ? ?电流 | 10?mA | |||
| 设置分辨率, (25?°C ± 5?°C) | ||||
| ? ?电压 | ≤0.05% + 10?mV | |||
| ? ?电流 | ≤0.2％ + 10?mA | |||
| 回读分辨率 | ||||
| ? ?电压 | 10?mV | ≥20?V: 100?mV | ||
| ? ?电流 | 10?mA | |||
| 回读精度, (25?°C ± 5?°C) | ||||
| ? ?电压 | ≤0.05% + 15?mV 典型值 | ≥20?V: ≤0.05% + 120?mV 典型值 | ||
| ? ?电流 | ≤0.1％ + 15?mA 典型值 | |||
显示器
| 真空荧光显示器. |
存储器
| 20 个设置存储. |
电源
| 特点 | 说明 |
|---|---|
| 110?V AC 设置 | 99?VRMS?- 132?VRMS |
| 220?V AC 设置 | 198?VRMS?- 264?VRMS |
| 频率 | 47?Hz - 63?Hz |
| 功耗 | |
| ? ?PWS2185/2323/2721 | 350?VA |
| ? ?PWS2326 | 700?VA |
物理特点
| 外观尺寸 | 毫米 | 英寸 |
|---|---|---|
| 高 | 106 | 4.2 |
| 宽 | 256 | 10.0 |
| 深 | 383 | 15.0 |
| 重量 | 公斤 | 磅 |
| PWS2185 | 5.6 | 12.3 |
| PWS2323/2326/2721 | 6.7 | 14.8 |
环境与安全
| 特点 | 说明 |
|---|---|
| 温度 | |
| ? ?工作温度 | 0?°C - 40?°C |
| ? ?贮存温度 | –20?°C - 70?°C |
| ? ?预热 | 预热20 分钟可以达到全部精度指标 |
| 相对湿度(无冷凝) | |
| ? ?工作对湿度 | 40°C以下时5%-95% 相对湿度(% RH)，无冷凝 |
| ? ?贮存相对湿度 | 40°C以下时 5%-95% 相对湿度, 无冷凝; 40°C-70°C时 5% - 60%相对湿度，无冷凝 |
| 高度 | |
| ? ?工作高度 | 2,000?米 |
| ? 贮存高度 | 4,000?米 |
| 振动 | 满足MIL-T-28800F Type III, Class 5 标准 |
| 电磁兼容能力 | 欧盟: EN 55011, Class A; IEC 61000-3-2; IEC 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 美国: FCC, CFR Title 47, Part 15, Subpart B, Class A 澳大利亚: EMC 框架, 根据AS/NZS 2064 辐射标准演示 (工业、科技和医疗器械) |
| 安全 | 欧盟: 低压指令2006/95/EC; EN61010-1 2001 美国: 美国公认测试实验室，列入 UL61010-1-2004 加拿大: CAN/CSA C22.2 No. 61010-1 2004 |
保修
| 三年. |
