无可比拟的性能、通用性、直观的操作和经济性使AFG3000C系列函数、任意波形和脉冲发生器成为业内最实用的仪器。

主要性能指标

• 10?MHz, 25?MHz, 50?MHz, 100?MHz, 150?MHz或240 MHz正弦波形

• 14?bits, 250?MS/s, 1?GS/s或2 GS/s 任意波形

• 幅度高达20 Vp-p?至50 Ω负载

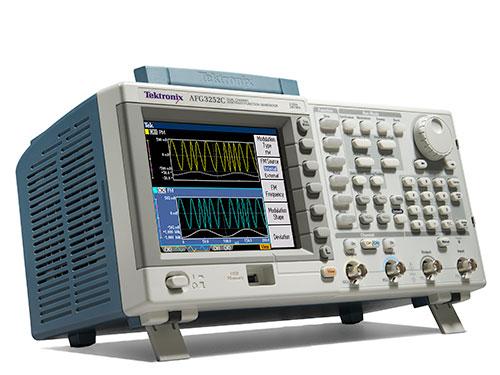

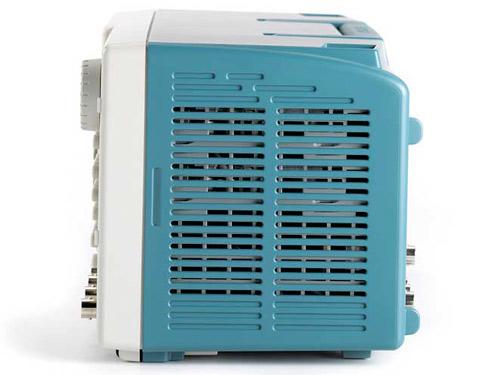

泰克AFG3000C系列任意波形/函数发生器

主要特点

• 5.6英寸显示器，为设置和波形形状树立全面的信心

• 多语言和直观操作，节约设置时间

• 脉冲波形，支持可变边沿时间

• AM, FM, PM, FSK, PWM

• 扫描和突发

• 双通道型号节约了成本和工作台空间

• 前面板上USB连接器，用来在存储设备上存储波形

• USB、GPIB和LAN

• LabVIEW和LabWindows/IVI-C驱动程序

应用

• 电子测试和设计

• 传感器仿真

• 功能测试

• 教育和培训

杰出的性能和通用性

用户可以选择12种不同的标准波形?？梢砸愿卟裳噬沙ご?28K的任意波形。在脉冲波形上可以独立设置前沿时间和后沿时间。外部信号可以连接并增加到输出信号中。双通道模式，可以生成两个完全相同或完全不同的信号。所有仪器都具有高度稳定的时基，每个漂移仅±1?ppm。

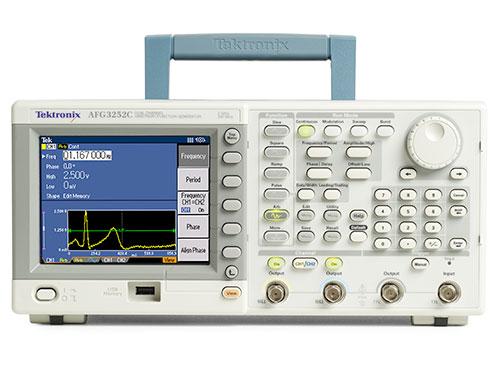

直观的用户界面，一目了然地显示更多信息

所有型号配备彩色TFT LCD屏幕，一目了然地显示所有相关波形参数和图形波形。这为信号设置提供了全面的信心，让您把重点放在手边的任务上?？旖菁梢灾苯咏氤Ｓ霉δ芎筒问?。菜单结构清晰，可以方便地选择其他功能。这缩短了学习及重新学习怎样使用仪器所需的时间。感观与世界上最流行的TDS3000示波器一模一样。

标配ArbExpress?软件，可以轻松创建波形

通过这种PC软件，可以从任何泰克示波器中无缝导入波形，也可以使用标准函数、公式编辑器和波形数学运算定义波形。

规格?1

除另行说明外，所有技术规格均受保证。除另行说明外，所有技术规范适用于所有型号。

1不保证既定典型值。但是，80% 或以上的制造设备将按室温（大约 25?°C）指示的电平运行。

型号概述

• 正弦波

•


• ??频率范围

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?μHz ~ 10?MHz	1?μHz ~ 25?MHz	1?μHz ~ 50?MHz

• 突发模式下正弦波

• 1?μHz ~ 5?MHz

  1?μHz ~ 12.5?MHz

  1?μHz ~ 25?MHz

• 有效最大频率输出

• 10?MHz

  25?MHz

  50?MHz

• 幅度平坦度(1?Vp-p)

• ≥5?MHz ~ 10?MHz:±0.3?dB

  ≥5?MHz ~ 20?MHz:±0.3?dB? ≥20?MHz ~ 25?MHz:±0.5?dB

  ≥5?MHz ~ 45?MHz:±0.3?dB? ≥45?MHz ~ 50?MHz:±0.5?dB

• 幅度平坦度 (1?Vp-p), 典型值

• ≥5?MHz ~ 10?MHz:±0.2?dB

  ≥5?MHz ~ 25?MHz:±0.02?dB

  ≥5?MHz ~ 50?MHz:±0.02?dB

• 谐波失真 (1?Vp-p)

• 10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 10?MHz:

  10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 10?MHz:≥10?MHz ~ 25?MHz:

  10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 50?MHz:

• 谐波失真 (1?Vp-p), 典型值

• 10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 10?MHz:

  10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 25?MHz:

  10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 50?MHz:

• THD

• ≤0.2% (p-p

• 杂散信号(1?Vp-p)

• 10?Hz ~ 1?MHz：≥1?MHz ~ 10?MHz:

  10?Hz ~ 1?MHz：≥1?MHz ~ 25?MHz:

  10?Hz ~ 1?MHz：≥1?MHz ~ 50?MHz:

• 杂散信号(1?Vp-p), 典型值

• 10?Hz ~ 1?MHz：≥1?MHz ~ 10?MHz:

  10?Hz ~ 1?MHz：≥1?MHz ~ 25?MHz:

  10?Hz ~ 1?MHz：≥1?MHz ~ 50?MHz:

• 相位噪声, 典型值

• p-p

  p-p

• 残余时钟噪声

• -63?dBm

  -63?dBm

  -63?dBm

• 方波

•


• ??频率范围

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?μHz ~ 5?MHz	1?μHz ~ 25?MHz	1?μHz ~ 40?MHz

• 上升/下降时间

• ≤50?ns

  ≤9?ns

  ≤7?ns

• 抖动(RMS)

• 500?ps

  500?ps

  300?ps

• 抖动(RMS), 典型值

• 锯齿波波

•


• ??频率范围

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?μHz ~ 100?kHz	1?μHz ~ 500?kHz	1?μHz ~ 800?kHz

• 线性度, 典型值

• ≤0.2%的峰值输出

  ≤0.1%的峰值输出

  ≤0.1%的峰值输出

• 对称性

• 0% 到 100.0%

• 脉冲波

•


• ??频率范围

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?mHz 到 5?MHz	1?mHz 到 25?MHz	1?mHz 到 40?MHz

• 脉冲宽度

• 80.00?ns 至 999.99?s

  16?ns 至 999.99?s

  12?ns 至 999.99?s

• 分辨率

• 10?ps或5位

• 脉冲占空比

• 0.001% 至 99.999% (适用于脉冲宽度限制)

• 边沿跳变时间

• 50?ns 至 625?s

  9?ns 至 625?s

  7?ns 至 625?s

• 分辨率

• 10?ps或4位

• 前沿延迟：范围

• (连续模式): 0?ps到周期? (已触发/选通突发模式): 0?ps到周期 - [脉冲宽度 + 0.8?* (前沿时间 + 后沿时间)]

• 前沿延迟：分辨率

• 10?ps或8位

• 过冲, 典型值

• 抖动(RMS)

• 500?ps

  500?ps

  300?ps

• 抖动(RMS), 典型值

• 其他波形

•


• 噪声带宽(-3?dB)

• 10?MHz

  25?MHz

  50?MHz

• 噪声类型:

• 白高斯

• 内部噪声附加

• 在激活时， 输出信号幅度下降到50%

• 电平

• 0.0% ~ 50%的幅度 (Vp-p)设置值

• 分辨率

• 1%

• DC (至50 Ω)

• -10?V 到 +10?V

  -5?V 到 +5?V

  -5?V 到 +5?V

• ??频率范围

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?μHz ~ 100?kHz	1?μHz ~ 500?kHz	1?μHz ~ 800?kHz

• 任意波形

•


• 突发模式下任意波形

• 1?mHz 到 2.5?MHz

  1?mHz 到 6.25?MHz

  1?mHz 到 12.5?MHz

• 有效模拟带宽(-3?dB)

• 8?MHz

  70?MHz

• 非易失性存储器

• 4波形

• 内存: 采样率 (1K=1024点)

• 2?~ 128?K:250?MS/s

  2?~ 128?K:250?MS/s

  2?~ 16?K:1?GS/s? >16?K ~ 128?K:250?MS/s

• 垂直分辨率

• 14?位

• 上升/下降时间

• ≤80?ns

  ≤14?ns

  ≤10?ns

• 抖动(RMS)

• 4?ns

  4?ns

  1?ns @ 1?GS/s 4?ns @ 250?MS/s

• ??频率范围

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  1?mHz 到 5?MHz	1?mHz 到 12.5?MHz	1?mHz 到 25?MHz

• 幅度

•


• ??范围, 50?Ω负载

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  20?mVp-p?至 20Vp-p	10?mVp-p?至 10Vp-p	10?mVp-p?至 10Vp-p

• 范围(开路或高阻抗)

• 40?mVp-p?至 40Vp-p

  20?mVp-p?至 20Vp-p

  20?mVp-p?至 20Vp-p

• 精度

• ±(2%的设置值 +2?mV)? (1?kHz正弦波, 0?V偏置, >20?mVp-p?幅度)

  ±(1%的设置值 +1?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度)

• 精度（典型值）

• ±(1%的设置值 +5?mV)? (1?kHz正弦波, 0?V偏置, >20?mVp-p?幅度)

  ±(0.5%的设置值 +0.5?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度)

• 分辨率

• 0.1?mVp-p, 0.1?mVRMS, 1?mV, 0.1?dBm或4位

• 单位

• Vp-p, VRMS, dBm (仅正弦波)和伏特(高/低设置)

• 输出阻抗

• 50?Ω

• 负载阻抗设置

• 可以选择： 50?Ω, 1?Ω ~ 10.0?kΩ, 高阻抗 (根据选择的负载阻抗调整显示的幅度)

• 隔离

• 42?Vpk?最大值到地

• 短路?；?/span>

• 信号输出可以抵抗浮动接地永久短路

• 外部电压保护

• 为防止信号输出受到外部电压影响，可以使用熔丝适配器013-0345-xx

• 直流偏置

•


• ??范围(50?Ω负载)

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C
  ±(10?Vpk?- 幅度p-p?÷ 2)	±(5?Vpk?- 幅度p-p?÷ 2)	±(5?Vpk?- 幅度p-p?÷ 2)

• 范围(开路或高阻抗)

• ±(20?Vpk?- 幅度p-p?÷ 2)

  ±(10?Vpk?- 幅度p-p?÷ 2)

  ±(10?Vpk?- 幅度p-p?÷ 2)

• 精度

• ±(2% 的 |设置值| + 10?mV + 1% 的幅度 (Vp-p?))

  ±(1% 的 |设置值| + 5?mV + 0.5%的幅度 (Vp-p))

• 分辨率

• 1?mV

整体特点(AFG3100和AFG3200系列)

• 正弦波

•


• 频率范围

• AFG3101C，AFG3102C	AFG3151C，AFG3152C	AFG3251C，AFG3252C
  1?μHz 至 100?MHz	1?μHz 至 150?MHz	1?μHz 至 240?MHz

• 突发模式下的正弦波

• 1?μHz 至 50?MHz

  1?μHz 至 75?MHz

  1?μHz 至 120?MHz

• 有效最大频率输出

• 100?MHz

  150?MHz

  240?MHz

• 幅度平坦度(1?Vp-p)

• ≥5?MHz 至 25?MHz：±0.3?dB? ≥25?MHz 至 100?MHz：±0.5?dB

  ≥5?MHz 至 ≥25?MHz 至 ≤150?MHz：±0.5?dB

  ≥5?MHz 至 25?MHz：±0.3?dB? ≥25?MHz 至 100?MHz：±0.5?dB? ≥100?MHz 至 200?MHz：±1.0?dB? ≥200?MHz 至 240?MHz：±2.0?dB

• 幅度平坦度 (1?Vp-p)，典型值

• ≥5?MHz 至 50?MHz：±0.02?dB? ≥50?MHz 至 100?MHz：±0.03?dB

  >5?MHz：±0.04?dB? ≥5?MHz 至 50?MHz：±0.02?dB? ≥50?MHz 至 150?MHz：±0.03?dB

  ≥5?MHz 至 50?MHz：±0.02?dB? ≥50?MHz 至 100?MHz：±0.02?dB? ≥100?MHz 至 200?MHz：±0.03?dB? ≥200?MHz 至 240?MHz：±0.04?dB

• 谐波失真 (1?Vp-p)

• 10?Hz 至 1?MHz：≥1?MHz 至 5?MHz：≥5?MHz 至 100?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 ≥5?MHz 至 ≤150?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 5?MHz：≥5?MHz 至 ≥25?MHz 至 240?MHz：

• 谐波失真 (1?Vp-p)，典型值

• 10?Hz 至 1?MHz：≥1?MHz 至 ≥5?MHz 至 100?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 ≥5?MHz 至 100?MHz：≥100?MHz 至 150?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 5?MHz：≥5?MHz 至 25?MHz：≥25?MHz 至 240?MHz：

• THD

• ≤0.2% (p-p

• 杂散信号(1?Vp-p)

• 10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 100?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 150?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 240?MHz：

• 杂散信号(1?Vp-p)，典型值

• 10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 50?MHz：≥50?MHz 至 100?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 50?MHz：≥50?MHz 至 100?MHz：≥100?MHz 至 150?MHz：

  10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 50?MHz：≥50?MHz 至 100?MHz：≥100?MHz 至 240?MHz：

• 相位噪声，典型值

• p-p

• 残余时钟噪声

• -57?dBm

• 方波

•


• ??频率范围

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  1?μHz ~ 50?MHz	1?μHz ~ 100?MHz	1?μHz ~ 120?MHz

• 上升/下降时间

• ≤5?ns

  ≤3.5?ns

  ≤2.5?ns

• 抖动(RMS)

• 200?ps

  150?ps

  100?ps

• 抖动(RMS), 典型值

• 锯齿波波

•


• ??频率范围

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  1?μHz ~ 1?MHz	1?μHz ~ 1.5?MHz	1?μHz ~ 2.4?MHz

• Linearity, 典型值

• ≤0.15%的峰值输出

  ≤0.15%的峰值输出

  ≤0.2%的峰值输出

• 对称性

• 0% 到 100.0%

• 脉冲波

•


• ??频率范围

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  1?mHz 到 50?MHz	1?mHz 到 100?MHz	1?mHz 到 120?MHz

• 脉冲宽度

• 8.00?ns 至 999.99?s

  5.00?ns 至 999.99?s

  4.00?ns 至 999.99?s

• 分辨率

• 10?ps或5位

• 脉冲占空比

• 0.001% ~ 99.999% (适用于脉冲宽度限制)

• 边沿跳变时间

• 5?ns 至 625?s

  3?ns 至 625?s

  2.5?ns 至 625?s

• 分辨率

• 10?ps或4位

• 前沿延迟：范围

• (连续模式): 0?ps到周期? (已触发/选通突发模式): 0?ps到周期 - [脉冲宽度 + 0.8?* (前沿时间 + 后沿时间)]

• 前沿延迟：分辨率

• 10?ps或8位

• 过冲, 典型值

• 抖动(RMS)

• 200?ps

  150?ps

  100?ps

• 抖动(RMS), 典型值

• 其他波形

•


• 噪声带宽(-3?dB)

• 100?MHz

  180?MHz

  240?MHz

• 噪声类型:

• 白高斯

• 内部噪声附加

• 在激活时，输出信号幅度下降到50%

• 电平

• 0.0% ~ 50%的幅度 (Vp-p)设置值

• 分辨率

• 1%

• DC (至50 Ω)

• -5?V 到 +5?V

  -5?V 到 +5?V

  -2.5?V 到 +2.5?V

• ??频率范围

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  1?μHz ~ 1?MHz	1?μHz ~ 1.5?MHz	1?μHz ~ 2.4?MHz

• 任意波形

•


• 突发模式下任意波形

• 1?mHz 到 25?MHz

  1?mHz 到 50?MHz

  1?mHz 到 60?MHz

• 有效模拟带宽(-3?dB)

• 100?MHz

  180?MHz

  225?MHz

• 非易失性存储器

• 4波形

• 内存: 采样率 (1K=1024点)

• 2?~ 16?K:1?GS/s? >16?K ~ 128?K:250?MS/s

  2?~ 16?K:1?GS/s? >16?K ~ 128?K:250?MS/s

  2?~ 16?K:2?GS/s? >16?K ~ 128?K:250?MS/s

• 垂直分辨率

• 14?位

• 上升/下降时间

• ≤8?ns

  5?ns

  ≤3?ns

• 抖动(RMS)

• 1?ns @ 1?GS/s 4?ns @ 250?MS/s

  750?ps @ 1?GS/s 4?ns @ 250?MS/s

  500?ps @ 2?GS/s 4?ns @ 250?MS/s

• ??频率范围

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  1?mHz 到 50?MHz	1?mHz 到 100?MHz	1?mHz 到 120?MHz

• 幅度

•


• ??范围, 50?Ω负载

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  20?mVp-p?至 10Vp-p	≤100?MHz： 20?mVp-p?至 10Vp-p>100?MHz:20mVp-p?至 8Vp-p	≤200?MHz： 50?mVp-p?至 5Vp-p>200?MHz:50mVp-p?至 4Vp-p

• 范围(开路或高阻抗)

• 40?mVp-p?至 20Vp-p

  ≤100?MHz： 40?mVp-p?至 20Vp-p>100?MHz:40mVp-p?至 16Vp-p

  ≤200?MHz： 100?mVp-p?至 10Vp-p>200?MHz:100mVp-p?至 8Vp-p

• 精度

• ±(1%的设置 +1?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度)

• 精度（典型值）

• ±(0.5%的设置 +0.5?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度)

• 分辨率

• 0.1?mVp-p, 0.1?mVRMS, 1?mV, 0.1?dBm或4位

• 单位

• Vp-p, VRMS, dBm (仅正弦波)和伏特(高/低设置)

• 输出阻抗

• 50?Ω

• 负载阻抗设置

• 可以选择： 50?Ω, 1?Ω ~ 10.0?kΩ, 高阻抗 (根据选择的负载阻抗调整显示的幅度)

• 隔离

• 42?Vpk?最大值到地

• 短路?；?/span>

• 信号输出可以抵抗浮动接地永久短路

• 外部电压?；?/span>

• 为防止信号输出受到外部电压影响，可以使用熔丝适配器013-0345-xx

• 直流偏置

•


• ??范围(50?Ω负载)

• AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  ±5?Vpk?DC	±5?Vpk?DC	±2.5?Vpk?DC

• 范围(开路或高阻抗)

• ±10?Vpk?DC

  ±10?Vpk?DC

  ±5?Vpk?DC

• 精度

• ±(1% 的 |设置值| + 5?mV + 0.5%的幅度 (Vp-p))

• 分辨率

• 1?mV

System characteristics

• 频率分辨率

• 1?μHz或12位

• 内部频率基准

•


• 稳定性

• 除ARB外所有: ±1?ppm, 0?℃ ~ 50?℃

  ARB: ±1?ppm ± 1?μHz, 0?℃ ~ 50?℃

• 老化

• 每年±1?ppm

• 相位(DC, 噪声, 脉冲除外)

•


• 范围

• -180° 到 +180°

• 分辨率

• 0.01° (正弦波), 0.1° (其他波形)

• 内部噪声附加

• 在激活时，输出信号幅度下降到50%

• Level

• 0.0% ~ 50%的幅度 (Vp-p)设置值

• 分辨率

• 1%

• 主要输出

• 50?Ω

• 远程编程：配置时间，最大值，典型值

• GPIB, LAN 10BASE-T / 100BASE-TX, USB 1.1?

  兼容SCPI-1999.0和IEEE 488-2标准

• ??功能变化

• USB	LAN	GPIB
  81?ms	81?ms	81?ms

• 频率变化 (除脉冲外)

• 2.5?ms

  6?ms

  3.2?ms

• 频率变化 (脉冲)

• 40?ms

  37?ms

  32?ms

• 幅度变化

• 90?ms

  97?ms

  90?ms

• 选择用户ARB (USB内存中4k点)

• 48?ms

  50?ms

  49?ms

• 选择用户ARB (USB内存中128k点)

• 260?ms

  266?ms

  240?ms

• 远程编程：4000点波形数据的数据下载时间, 典型值

• USB	LAN	GPIB
  47?ms	78?ms	320?ms

• 电源

• 100~240?V, 47~63?Hz或115 V, 360~440?Hz

• 功耗

•


• 预热时间, 典型值

• 20?分钟

• 开机自检, 典型值

•


• 声音噪声, 典型值

•


• 显示器

• 5.6?英寸彩色 TFT LCD

• 用户界面和帮助语言

• 英语, 法语, 德语, 日语, 韩语, 葡萄语, 简体中文和繁体中文, 俄语 (用户可以选择)

调制特征

• AM, FM, PM

•


• 载波波形

• 除脉冲、噪声和DC外所有

• 源

• 内部/外部

• 内部调制波形

• 正弦波, 方波, 锯齿波, 噪声, ARB

  (AM: 最大波形长度4,096; FM/PM: 最大波形长度2,048)

• 内部调制频率

• 2?mHz 到 50.00?kHz

• AM调制深度

• 0.0% 到 +120.0%

• 最小FM峰值偏差

• 直流

• 最大FM峰值偏差

• 参见下表,?调制: 最大FM峰值偏差

• PM 相位偏差

• -360.0° 到 +360.0°

• 脉冲宽度调制

•


• 载波波形

• 脉冲

• 源

• 内部/外部

• 内部调制波形

• 正弦, 方波, 锯齿波, 噪声, ARB

  (最大波形长度 2,048)

• 内部调制频率

• 2?mHz 到 50.00?kHz

• 偏差

• 0% ~ 50.0%的脉冲周期

• 最大FM峰值偏差

•


• ???正弦

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C	AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  5?MHz	12.5?MHz	25?MHz	50?MHz	75?MHz	120?MHz

• 方波

• 2.5?MHz

  12.5?MHz

  20?MHz

  25?MHz

  50?MHz

  60?MHz

• ARB

• 2.5?MHz

  6.25?MHz

  12.5?MHz

  25?MHz

  50?MHz

  60?MHz

• 其他

• 50?kHz

  250?kHz

  400?kHz

  500?kHz

  750?kHz

  1.2?MHz

• 频移键控

•


• 载波波形

• 所有、除脉冲、噪声和DC外

• 源

• 内部/外部

• 内部调制频率

• 2?mHz 至 1.000?MHz

• 键数

• 2?

• 扫描

•


• 波形

• 所有，除脉冲、噪声和DC外

• 类型

• 线性, 对数

• 扫描时间

• 1?ms ~ 300?s

• 保持/返回时间

• 0?ms ~ 300?s

• 最大总扫描时间

• 300?s

• 分辨率

• 1?ms或4位

• 总扫描时间精度, 典型值

• ≤0.4%

• 最小开始/停止频率

• 所有, 除ARB外: 1?μHz

  ARB:1?mHz

• 最大开始/停止频率

• 参见下图

• 扫描: 最大开始/停止频率

•


• ???正弦波

• AFG3011C	AFG3021C, AFG3022C	AFG3051C, AFG3052C	AFG3101C, AFG3102C	AFG3151C, AFG3152C	AFG3251C, AFG3252C
  10?MHz	25?MHz	50?MHz	100?MHz	150?MHz	240?MHz

• 方波

• 5?MHz

  25?MHz

  40?MHz

  50?MHz

  100?MHz

  120?MHz

• ARB

• 5?MHz

  12.5?MHz

  25?MHz

  50?MHz

  100?MHz

  120?MHz

• 其他

• 100?kHz

  500?kHz

  800?kHz

  1?MHz

  1.5?MHz

  2.4?MHz

• 突发

•


• 波形

• 所有, 除噪声和DC外

• 类型

• 已触发, 选通 (1?~ 1,000,000个周期或无穷大)

• 内部触发速率

• 1?μs ~ 500.0?s

• 选通和触发源

• 内部, 外部, 远程接口

辅助输入特点

• 调制输入

• 通道1, 通道2

• 输入范围

• 除FSK外所有: ±1?V

  FSK: 3.3?V逻辑电平

• 阻抗

• 10?kΩ

• 频率范围

• DC ~ 25?kHz (122?kS/s)

• 外部触发/选通突发输入

•


• 电平

• 兼容TTL

• 阻抗

• 10?kΩ

• 脉冲宽度

• 最小100 ns

• 斜率

• 正/负, 可以选择

• 触发延迟

• 0.0?ns 至 85.000?s

• 触发延迟分辨率

• 100?ps或5位

• 抖动(RMS), 典型值

• 突发:

• 10?MHz基准输入

•


• 阻抗

• 1?kΩ, AC耦合

• 要求的输入电压摆幅

• 100?mVp-p?至 5?Vp-p

• 锁定范围

• 10?MHz ±35?kHz

• 外部通道1附加输入

• 仅适用于AFG3101C, AFG3102C, AFG3151C, AFG3152C, AFG3251C, AFG3252C

• 阻抗

• 50?Ω

• 输入范围

• -1?V ~ +1?V (DC + 峰值AC)

• 带宽

• DC ~ 10?MHz (-3?dB) @ 1?Vp-p

辅助输出特点

• 触发输出(通道1)

•


• 电平

• 正TTL电平脉冲至1 kΩ

• 阻抗

• 50?Ω

• 抖动(RMS), 典型值

• AFG3011C/21C/22C:500?ps

  AFG3051C/52C:300?ps

  AFG3101C/02C:200?ps

  AFG3151C/52C:150?ps

  AFG3251C/52C:100?ps

• 最大频率

• 4.9?MHz

  (4.9?MHz ~ 50?MHz: 部分频率是输出;

  >50?MHz: 没有信号是输出)

• 时钟基准输出 (10?MHz)

• AFG3011C, AFG3101C, AFG3102C, AFG3151C, AFG3152C, AFG3251C, AFG3252C only

• 阻抗

• 50?Ω，AC 耦合

• 幅度

• 1.2?Vp-p?50?Ω负载

物理特点

台式机配置

• 外观尺寸

•


• 高度

• 156毫米(6.2英寸)

• 宽度

• 329.6毫米(13.0英寸)

• 厚度

• 168.0毫米(6.6英寸)

• 重量

•


• 净重

• 4.5?kg(9.9?磅)

• 毛重

• 5.9?kg (12.9磅)

EMC环境和安全特点

• 温度

•


• 工作

• 0?℃ 到 +50?℃

• 非工作状态

• -30?℃ 到 +70?℃

• 湿度

•


• 工作

• ≤+40?℃： ≤80%

  >+40?℃ ~ 50?℃: ≤60%

• 海拔高度

• 最高3,000米(10,000英尺)

• EMC 合规性

•


• 欧盟

• 欧盟委员会指令2004/108/EC

• 安全性

• UL 61010-1:2004?

  CAN/CSA C22.2?No. 61010-1:2004?

  IEC 61010-1:2001?

泰克AFG3000C系列任意波形/函数发生器
