AFG1000系列任意波形发生器提供了性价比最好的波形生成工具。 它包括两个双通道型号，最高60MHz带宽，最高10 Vp-p输出幅度。4种运行模式、50种内置常用波形和内置200 MHz频率计数器，满足试验和测试工作中的大多数波形发生需求。3.95英寸TFT LCD、快捷按钮、USB接口和PC软件提供了最直观的仪器配置方式。

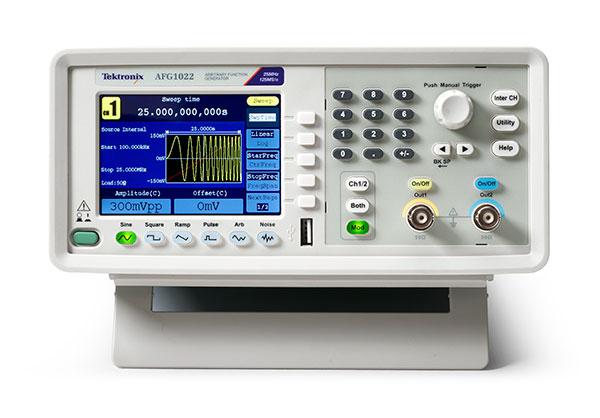

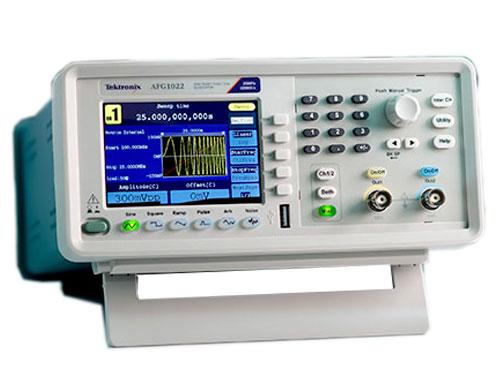

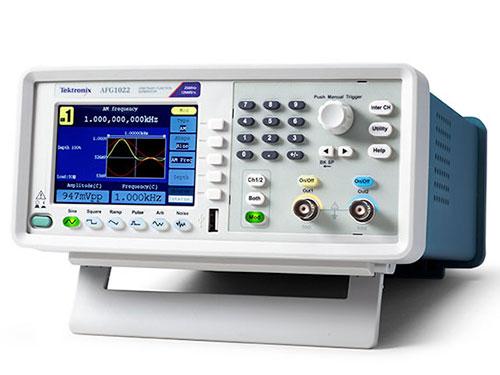

泰克AFG1000 任意波形/函数发生器

主要性能指标

• 双通道，25?MHz或60 MHz正弦波形，12.5?MHz或30 MHz方波

• 14位，125?MS/s或300 MS/s任意波形，8?k点或1 M点记录长度

• 幅度1 mVp-p?~ 10?Vp-p?至50 Ω负载

主要特点

• 连续模式、扫描模式、突发模式和调制模式(AM, FM, PM, ASK, FSK, PSK, PWM)满足学生和其他用户完成试验/测试作业的大部分要求

• 64-MB 非易失内存，存储任意波形

• 内置 6?位分辨率的 200?MHz 计数器为测量频率/周期/脉宽/占空比提供了简便精确的方式

• 标配 USB 主控/设备接口，用于扩大内存和远程控制

• 利用外部 U 盘，免费 ArbExpress 使得编辑用户自定义波形变得异常简便

• 兼容 TekSmartLab?，轻松完成教学

• 标配 5?年保修

应用

• 电气和电子实验

• 通信实验

• 传感器仿真

• 功能测试

性能和特点

1?μHz ~ 25?MHz或60 MHz正弦波形范围，12位或1?μHz分辨率和±1?ppm漂移高稳定性时基，在频域中提供杰出的信号保真度。由于1 mVp-p到10 Vp-p输出幅度范围及整个频率范围内14位或1 mVp-p分辨率，您不必再在输出幅度和频率之间进行取舍。

四种不同的运行模式，利用经济的解决方案，覆盖大多数应用。内置50种最常用的标准波形和任意波形，使用方便。 高达1 M点任意波形内存，用户可以复现使用泰克示波器捕获的或使用?ArbExpress定义的真实世界信号。 内置200?MHz和6位分辨率频率计数器为测量频率/周期/脉宽/占空比提供了简便精确的方式。

易用性

高清3.95英寸彩色TFT显示器用文本格式和图形格式显示相关设置和参数，让用户对其设置全面树立信心，让他们把重点放在手边的任务上。前面板快捷按钮和旋转旋钮可以用最少的工作和时间进入最常用的功能和设置。内置64-MB非易失内存及U盘接口，为存储用户自定义波形提供无上限的空间。

软件和解决方案

可以使用 U 盘把免费 ArbExpress 软件生成的用户自定义任意波形简便地加载到 AFG1000 上。

作为泰克教育解决方案的一个构件，AFG1000 可以嵌入到 TekSmartLab 中，提供了经济高效的教学和实验室管理解决方案。

技术数据

除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。

通道

• 通道数量

• 2?

内置波形

• 内置波形

• 正弦波、方波、脉冲波、锯齿波、噪声波和45种常用任意波形

整体特点

• 正弦波

•


• ?范围

• AFG1022	AFG1062
  1?μHz 至 25?MHz	1?μHz 至 60?MHz

• 突发模式下的正弦波

• 2?mHz 至 25?MHz

  2?mHz 至 30?MHz

• 有效最大频率输出

• 25?MHz

  60?MHz

• 幅度平坦度 (1?Vp-p)，典型值

•


• <10?MHz

• ±0.4?dB

  ±0.5?dB

• ≥10?MHz 且 ≤25?MHz

• ±0.7?dB

• ≥10?MHz 且 ≤60?MHz

• ±0.9?dB

• 谐波失真 (1?Vp-p)

•


• ≤10?MHz

• < -50?dBc

  < -60?dBc

• >10?MHz

• < -50?dBc

  < -47?dBc

• 总谐波失真

• < 0.2%（10?Hz 至 20?kHz，1?Vp-p）

• 杂散信号 (1?Vp-p)，典型值

• < -45?dBc

• 相位噪声，典型值

• 1?MHz：10?kHz 偏置下 < -110?dBc/Hz，1?Vp-p

• 残余时钟噪声，典型值

• -57?dBm

• 方波

•


• ?范围

• AFG1022	AFG1062
  1?μHz 至 12.5?MHz	1?μHz 至 30?MHz

• 上升时间/下降时间，典型值

• <12?ns

  <10?ns

• 抖动 (rms)，典型值

• <1?ns

  <500?ps

• 过冲

• <5%

• 锯齿波

•


• ?范围

• AFG1022	AFG1062
  1?μHz ~ 1?MHz	1?μHz ~ 2?MHz

• 线性度, 典型值

• ≤ 0.1%的峰值输出, 10% ~ 90%的幅度范围, 1?kHz, 1?V?p-p?, 50%对称性

• 对称性

• 0.0% 到 100.0%

• 脉冲波

•


• ?范围

• AFG1022	AFG1062
  1?μHz 至 12.5?MHz	1?μHz 至 30?MHz

• 脉宽范围

• 40?ns 至 999?ks

  17?ns 至 999?ks

• 脉冲宽度分辨率

• 1?ns 或 4?位

• 脉冲占空比

• <1?MHz，0.1% 至 99.9%（脉冲占空比宽度限制适用）
  ≥1?MHz，50% 固定	≥1?MHz，50% 固定

• 边沿跳变时间，典型值

• < 12?ns，固定

  < 10?ns，固定

• 过冲，典型值

• <5%

• 抖动 (rms)，典型值

• <1?ns

  <500?ps

• 噪声

•


• ?噪声带宽(-3?dB)

• AFG1022	AFG1062
  25?MHz	50?MHz

• 噪声类型

• 白高斯

• 直流

•


• ?范围

• AFG1022	AFG1062
  -5?V ~ +5?V, 50?Ω负载
  -10?V ~ + 10?V, 开路或高阻抗负载

• 任意波形

•


• ?范围

• AFG1022	AFG1062
  1?μHz ~ 10?MHz	1?μHz ~ 30?MHz

• 突发模式下任意波形

• 2?mHz 到 10?MHz

  2?mHz 到 30?MHz

• 有效模拟带宽(-3?dB)

• 30?MHz

  60?MHz

• 非易失内存

• 64?MB

• 存储器

•


• 长度

• 2?~ 8,192?

  2?~ 1M点

• 采样率

• 125?MS/s

  300?MS/s

• 垂直分辨率

• 14?位

• 上升时间和下降时间

• <10?ns

  <8?ns

• 抖动(rms), 典型值

• <6?ns

• 频率

•


• ?分辨率

• AFG1022	AFG1062
  1?μHz或12位

• 内部参考稳定性

• ±1?ppm @ 0?~ 40?℃

• 内部参考老化

• 每年±1?ppm

• 幅度

•


• 范围(50?Ω负载)

•


• ?≤25?MHz

• AFG1022	AFG1062
  1?mVp-p?至 10?Vp-p	1?mVp-p?至 10?Vp-p

• > 25?MHz

• -	1?mVp-p?至 5?Vp-p

• ?范围 (开路或高阻抗负载)

•


• ≤25?MHz

• 2?mVp-p?至 20?Vp-p

  2?mVp-p?至 20?Vp-p

• > 25?MHz

• -	2?mVp-p?至 10?Vp-p

• 精度

• ±(1%的设置值 +1?mVp-p), (1?kHz正弦波形, 0?V偏置)

• 分辨率

• 1?mVp-p, 1?mVrms或4位

• 单位

• Vp-p, Vrms

• 输出阻抗

• 50?Ω (典型值)

• 本地阻抗设置

• 可以选择：50?Ω, 1?Ω ~ 10.000?kΩ, 高阻抗 (根据选择的负载阻抗调整显示的幅度)

• 隔离

• 没有浮动接地，信号接地连接到机箱接地

• 信号输出?；?/span>

• 开路容限，在过流时市电输出自动失效

直流偏置

• 范围

• ±(5?Vpk– 幅度p-p/2), 50?Ω负载

  ±(10?Vpk– 幅度p-p/2), 开路或高阻抗负载

• 精度

• ±(1% 的 |设置值| + 1?mV + 0.5%的幅度 (Vp-p))

• 分辨率

• 1?mV或4位

调制

调制模式、扫描模式和突发模式只适用于AFG1022上的通道1。

AFG1062支持同等强度的双通道，支持调制模式、扫描模式和突发模式。

• 幅度调制

•


• 载波波形

• 正弦波、方波、锯齿波、任意波，DC和噪声除外

• 源

• 内部/外部

• 内部调制波形

• 正弦波、方波、锯齿波、噪声波、任意波

• 内部AM频率

• 2?mHz 到 20?kHz

• 厚度

• 0.0% 到 100.0%

• 频率调制

•


• 载波波形

• 正弦波、方波、锯齿波、任意波，DC和噪声除外

• 源

• 内部/外部

• 内部调制波形

• 正弦波、方波、锯齿波、噪声波、任意波

• 内部调制频率

• 2?mHz 到 20?kHz

• 频率偏差

• (受到载波波形类型限制)

  AFG1022	AFG1062
  2?mHz 到 12.5?MHz	2?mHz 到 30?MHz

• 相位调制

•


• 载波波形

• 正弦波、方波、锯齿波、任意波，DC和噪声除外

• 源

• 内部/外部

• 内部调制波形

• 正弦波、方波、锯齿波、噪声波、任意波

• 内部PM频率

• 2?mHz 到 20?kHz

• 相位偏差

• 0° 到 180°

• 幅移键控

• (仅AFG1062)

• 载波波形

• 正弦波、方波、锯齿波、任意波，DC和噪声除外

• 源

• 内部/外部

• 内部调制波形

• 50%占空比方波

• ASK速率

• 2?mHz 到 100?kHz

• 频移键控

•


• 载波波形

• 正弦波、方波、锯齿波、任意波，DC和噪声除外

• 源

• 内部/外部

• 内部调制波形

• 50%占空比方波

• FSK速率

• 2?mHz 到 100?kHz

• 相移键控

• (仅AFG1062)

• 载波波形

• 正弦波、方波、锯齿波、任意波，DC和噪声除外

• 源

• 内部/外部

• 内部调制波形

• 50%占空比方波

• PSK速率

• 2?mHz 到 100?kHz

• 脉冲宽度调幅

• (仅AFG1062)

• 载波波形

• 脉冲, ≤1?MHz

• 源

• 内部/外部

• 内部调制波形

• 正弦波、方波、锯齿波、任意波，DC和噪声除外

• PWM频率

• 2?mHz 到 20?kHz

• 偏差

• 0.0% 到 50.0% 的脉冲周期

扫描

调制模式、扫描模式和突发模式只适用于AFG1022上的通道1。

AFG1062支持同等强度的通道，支持调制模式、扫描模式和突发模式。

• 载波波形

• 正弦波, 方波, 锯齿波, 任意波形 (仅AFG1062)

• 最小开始-停止频率

• 1?μHz

• 最大开始-停止频率

•


• ?正弦

• AFG1022	AFG1062
  25?MHz	60?MHz

• 方波

• 12.5?MHz

  30?MHz

• 锯齿波

• 1?MHz

  2?MHz

• 类型

• 线性, 对数

• 方向

• 向上/向下

• 扫描时间

• 1?ms ~ 500?s ± 0.1%

• 触发源

• 内部，外部，手动

突发

调制模式、扫描模式和突发模式只适用于AFG1022上的通道1。

AFG1062支持同等强度的通道，支持调制模式、扫描模式和突发模式。

• 波形

• 正弦波、方波、锯齿波、脉冲波，任意波，DC和噪声除外

• 触发类型

• AFG1022: 数量(1?~ 50,000个周期), 无穷大, 选通

  AFG1062: 数量(1?~ 1,000,000个周期), 无穷大, 选通

• 开始相位

• -360° 到 +360°

• 触发源

• 内部、外部或手动

• 内部触发间隔

• (40?ns或(周期数 x 时间周期) ~ 500?s) ± 1%

• 选通源

• 外部触发

频率计数器

• 功能

• 频率，周期，正脉宽，占空比

• 频率范围

• 100?mHz 到 200?MHz

• 频率分辨率

• 6?位

• 耦合模式

• 交流、直流

• 电压范围和灵敏度，DC耦合 (非调制信号)

•


• 100?mHz 到 100?MHz

• 250?mVp-p?~ 5?Vp-p?(AC + DC)

• 100?MHz 到 200?MHz

• 450?mVp-p?~ 3?Vp-p?(AC + DC)

• 电压范围和灵敏度，AC耦合 (非调制信号)

•


• 1?Hz 到 100?MHz

• 250?mVp-p?至 5?Vp-p

• 100?MHz 到 200?MHz

• 450?mVp-p?至 4?Vp-p

• 脉宽和占空比指标

• 1?Hz 到 10?MHz

• 输入阻抗

• 1?M Ω，并联100 pF

• 高频噪声限制 (HFR)

• 开/关(HFR频率 = 500?kHz)

• 灵敏度

• 低，中，高

• 触发电平范围

• -2.5?V 到 +2.5?V

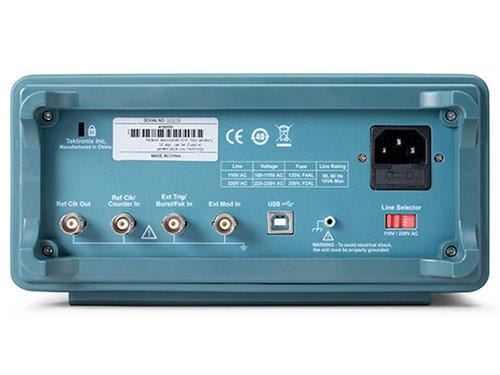

辅助输入和输出

• 外部调制输入

•


• 输入频率范围

• DC - 20?kHz

• 输入电压范围

• 除FSK外：±1?V满刻度，FSK:3.3?V逻辑电平

• 输入阻抗

• 12?kΩ（典型值）

• 外部触发输入

•


• 电平

• 兼容TTL

• 斜率

• 上升或下降(可以选择)

• 脉冲宽度

• >100?ns

• 外部参考时钟输入

• (共享频率计数器输入)

• 阻抗

• 400?Ω, AC耦合

• 要求的输入电压摆幅

• 100?mVp-p?~ 5?Vp-p

• 锁定范围

• 10?MHz ±9?kHz

• 外部参考时钟输出

•


• 频率

• 10?MHz

• 阻抗

• 50?Ω, DC耦合

• 幅度

• 1.6?Vp-p?50?Ω负载

• 通信接口

•


• USB

• 主机和设备，USB TMC一致性测试

显示器

• 显示器类型

• 3.95英寸

• 显示器分辨率

• 480?x 320?

• 显示颜色

• 65,536?

菜单和联机帮助语言

• 菜单和联机帮助语言

• 英文和简体中文

电源

• 供电

• 220~240?VAC, 100~120?VAC, 50/60?Hz, CATⅡ

• 消耗

• AFG1022:<28?W

  AFG1062:<35?W

• 熔丝

• 110?V：250?V, F1AL

  220?V：250?V, F0.5AL

• 暖机时间

• 30分钟(典型值)

物理特点

• 外观尺寸(宽、高、深)

• 230?× 110?× 306毫米(9.0?× 4.4?× 12.1英寸)

• 重量

•


• 净重

• 3.4千克(7.5磅)

• 毛重

• 4.7千克(10.3磅)

EMC 环境和安全

• 温度

•


• 工作

• 0℃ 至 40℃（32℉ 至 104℉）

• 贮存温度

• -20℃ 至 60℃（-20℉ 至 144℉）

• 相对湿度，非冷凝

• 工作状态： ≤ 80%, +0℃ 至 +40℃ (+32℉ 至 +104℉)

  非工作状态： 5% 至 90%, < +40℃ (+104℉)

  非工作状态： 5% 至 80%, ≥ +40℃ (+104℉) 至 ≤ +60℃ (+140℉)

• 海拔高度

• 工作状态： 最高3,000米(9843英尺)

  非工作时：最高12,000米(39,370英尺)

• 冷却方式

• 风扇冷却

• EMC 合规性

•


• 欧盟

• EN 61326-1?

• 澳大利亚/新西兰

• CISPR 11, Class A

• 安全标准

•


• UL 61010-1

•


• CAN/CSA-C22.2?No. 61010-1

•


• EN 61010-1

•


• IEC 61010-1
