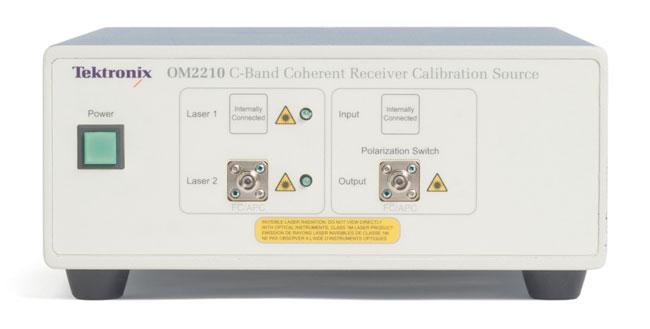

泰克OM2210 相干光接收机校准源

OM2210 相干光接收机校准源包含相干光接收机校准所需的功能和软件。OM2210 装备两路独立的自由运行激光和精密偏振开关，能够用已知极化信号来激励相干光接收机，从而能够提取接收机的线性传递函数。

主要功能

• 测量相干光接收机的主要性能参数，如正交相位角、路径增益和通道时延

• 获得校准后的光场测量中使用的波长上的校准数据

• 校准任何足够稳定的相干光接收机，使其能够进行光场测量

• 在示波器带宽内任意外差频率上测量接收机混合参数

• 测量更高级接收机?？橹械墓饣旌鲜粜?/p>

• OM2210可以配置最多两个可调谐激光器。OM2012只提供了可调谐激光光源。

主要特点

• 整个C频段和/或L频段可调谐连续波激光器

• 集成波长锁定装置，支持50 GHz ITU波长网格

• 可设置网格最低1 GHz

• 网格外调谐，支持自定义波长应用

• 用户可调节发送功率输出(+6到+15.5?dBm)及操作中波长调节

• 设计并经检验满足RoHS指令

• 1M级激光器安全产品

• IEC/UL 60950-1安全认证

应用

• 用于OM1106/ OM4200软件，自动执行接收机测试(详情请参见OM1106产品技术资料)：

• 校准相干接收机前端特点，用于校准后的光信号测量

• 集成双偏振内差相干接收机频域特性分析

• 可调谐激光器，用于2.5、10、40、100?Gb/s光网络设备的设计和制造测试，包括：

• 多业务开通平台 (MSSP)

• 交连

• 光开关

• 光分接复用器

• 密集波分复用(DWDM)终端

• 其他波形复用(WDM)城域系统设备

OM2210参数测量

如果想使用与发射机有关的最低假设测量相干光调制，必需测量和校正相干光接收机中的任何不理想特点。OM2210使用两个独立的自由运行激光器和一个精密偏振开关，使用已知偏振信号测试相干光接收机，从而可以提取接收机的线性转函(光电场到电压矩阵)。可以在整个频段内调谐激光器，获得测量数据相对于信道频率与外差频率的关系。以.mat格式文件绘制和保存结果。

OM2210相干光接收机校准源包括接收机校准所需的材料和软件。

测量典型不确定度说明：

• 任意4条通道之间通道时延为0.5?ps

• 4条通道中任意一对通道之间可以测量的最低串扰为-40?dB

• 正交通道之间正交相位误差0.2度

• 偏振通道之间光相位0.4度

• 通道之间路径增益0.1?dB相对增益

OM2210和OM2012产品中使用的激光器集成了一个冷却外部腔二极管激光器(ECDL)。ECDL采用热调谐标准滤波器，在可以选择的波长上实现单模操作?？傻餍臣す馄髅挥幸贫考矶嗌杓埔赜氡曜挤植际椒蠢〖す馄?DFB)相同。

可调谐激光器在典型工作条件下拥有低相对密度噪声(RIN)、高边模抑制比(SMSR)、窄行宽及准确的波长。产品满足300针多边协议(MSA) 传送应答器和离散线路卡的严格要求。

可调谐激光器设计中采用下面的工作指标：

• ITU-T G.692?

• Telcordia GR-253?

• Telcordia GR-63?CORE NEBS

• Telcordia GR-468?CORE

其他要求

OM2210提供了相干光接收机校准所需的全部硬件，以下除外：

• 要求OM4000系列OMA或OM1106软件。

• 不包括计算机。电脑要求请参见OM4000系列产品技术资料。

• 不提供示波器。软件兼容许多示波器。在订货时检查兼容能力。最低要求包括：每条通道>10?GS/s，每条通道>2.5?GHz带宽，4通道，LAN连接。

• 不提供DUT。DUT必须是双偏振外差接收机。如果输出是差分输出，那么一次只能测量4个输出，但如果在P和N之间自动切换，则支持TriMode探头。

注意

这台设备是Class 1M激光器产品，只用于产品技术资料中指明的推荐条件和等级。使用非产品技术资料中指定的控制或调节或程序，可能会导致有害的辐射。

看不见的激光辐射–在用于光仪器时，不要用眼睛直接看这台设备发出的激光输出。

这台设备符合21CFR1040.10，偏差除外，偏差符合2007年6月24日发布的第50号激光器通告。
