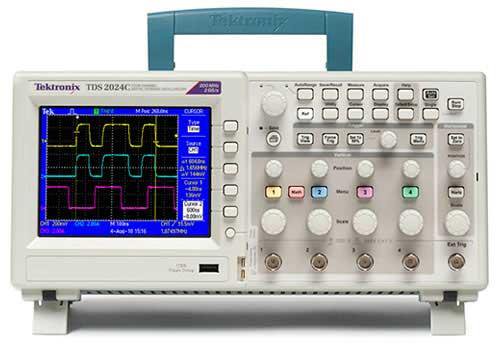

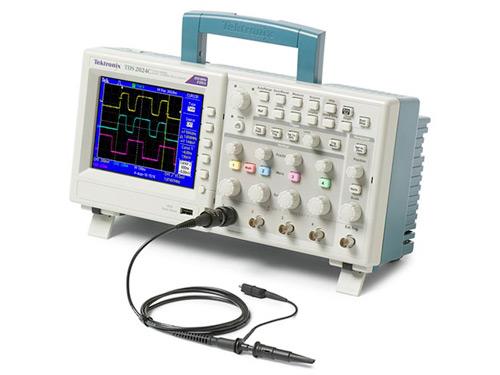

泰克TDS2000C 数字存储示波器
TDS2000C 数字存储示波器系列设计紧凑，性价比高。 TDS2000C 系列示波器集各种标准功能于一身，包括 USB 连接、16?种自动化测量、极限测试、数据记录和上下文相关帮助，助您事半功倍。
200?MHz、100?MHz、70?MHz、50?MHz 带宽模式
2?通道和 4?通道型号
所有通道均实现高达 2?GS/s 的采样速率
全部通道均实现 2.5k 点记录长度
高级触发，包括脉宽触发和选行视频触发
16?个自动测量和 FFT 分析可简化波形分析
内置的波形极限测试
自动扩展数据记录功能
自动设置和自动量程功能
内置上下文相关帮助
探头检查向导
11?种语言用户界面
144?毫米（5.7?英寸）有源 TFT 彩色显示器

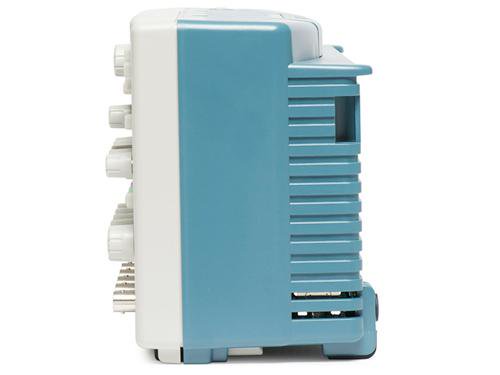

体型小，重量轻 - 仅 124?毫米（4.9?英寸）厚，重 2?千克（4.4?磅）
前面板上的USB 2.0主控端口，可快速简便地存储数据
后面板上的 USB?2.0?设备端口，可轻松连接 PC 或直接打印到 PictBridge? 兼容打印机
包括泰克 OpenChoice? 软件，用于连接至示波器
终身保修。适用限制条款。有关条款和条件，请访问 www.tek.com/lifetimewarranty。
带宽高达 200?MHz，最大采样率达 2?GS/s，远高于同等价位的其他数字存储示波器。 泰克专有采样技术能够实时采样，所有通道均实现至少 10?倍的过采样，始终准确捕获信号。 使用多条通道时不会降低采样性能。
包括上升沿/下降沿、脉冲宽度和视频在内的高级触发功能，帮助您快速隔离所需信号。 只要捕获到信号，高级数学运算功能和自动化测量功能便可加快分析速度。 执行 FFT 或加、减或乘波形十分迅速。 16?种自动化测量功能，快速可靠地计算频率或上升时间等重要信号特点，内置极限测试功能轻松识别信号中的问题。
高级触发功能，迅速简便地捕获波形。
泰克专有数字实时采样技术让其他示波器可能遗漏的细节都一清二楚。
使用高级数学运算功能执行 FFT，十分快速。
TDS2000C 系列示波器采用易用且熟悉的操作设计，满足您对泰克的一贯期望。
直观的用户界面配有每条通道专用垂直控制、自动设置和自动量程的功能，使这些仪器变得简单易用，从而缩短学习时间，提高工作效率。
内置的帮助菜单提供有关示波器特点和功能的重要信息。 使用与用户界面相同的语言提供帮助。
上下文相关帮助系统专门针对您正在处理的任务提供重要信息。
进行测量前，只要使用一个按钮便可启动快速、简便的程序，检查探头补偿状况。
示波器可以判断输入波形是否超过预定义边界，自动监测源信号和输出的通过或失败结果。 违规时可以触发特定动作，包括停止波形采集、停止极限测试功能、将失败的波形数据或屏幕图像保存到 USB 存储设备中或者上述动作的任何组合操作。 这为制造或服务应用提供了理想的解决方案，因为这些应用需要快速做出决策。
极限测试可以将任何触发的输入信号与用户定义模板进行比较，快速提供通过/失败结果。
使用前面板上的 USB 主控端口，快速保存仪器设置、屏幕截图和波形数据。 内置的数据记录功能可以设置示波器，将用户指定的触发波形保存到 USB 存储设备中，时间长达 24?小时。 还可以选择“无限”选项不间断监控波形。 该模式可以将触发波形保存到外部 USB 存储设备，没有时间长度限制，直到存储设备存满为止。 随后示波器还会引导您插入另一个 USB 存储设备以继续保存波形。
数据记录功能可以自动保存触发的波形。
使用 U 盘方便地存储屏幕截图和波形数据。
使用后面板 USB 设备端口和随附的 OpenChoice PC 通信软件捕获、保存和分析测量结果，非常方便。 将屏幕图像和波形数据拖入独立桌面应用程序或直接拖入 Microsoft Word 和 Excel，十分简单。 或者，如果您不愿意使用 PC，也可以直接连接任何兼容 PictBridge 打印机来打印图像。
SignalExpress 支持一系列泰克台式仪器（有关 NI LabView SignalExpress 支持的泰克仪器的完整清单，请访问www.tek.com/signalexpress），能够连通整个测试平台。然后您可以通过一个直观的软件界面使用每台仪器随附的功能丰富的工具。您可以自动完成要求多台仪器的复杂测量，在更长的时间周期内记录数据，对多台仪器产出的数据实现时间相关，轻松捕获和分析测量结果，所有这一切都利用PC 实现。只有泰克提供了由多台智能仪器组成的连通测试平台，简化和加快复杂设计的调试工作。
除了业内领先的服务和支持外，每台 TDS2000C 系列示波器均标配终身保修。
适用限制条款。 有关条款和条件，请访问cn.tek.com/lifetimewarranty。
除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。
| ? | TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
|---|---|---|---|---|---|---|---|
| 显示器 (QVGA LCD) | 所有型号均提供 TFT | ||||||
| 带宽 | 50?MHz | 70?MHz | 70?MHz | 100?MHz | 100?MHz | 200?MHz | 200?MHz |
| 通道 | 2? | 2? | 4? | 2? | 4? | 2? | 4? |
| 外部触发输入 | 所有型号均包括 | ||||||
| 每条通道的取样速率 | 500?MS/s | 1.0?GS/s | 1.0?GS/s | 2.0?GS/s | 2.0?GS/s | 2.0?GS/s | 2.0?GS/s |
记录长度
所有型号的所有时基均为 2.5k 点
垂直分辨率
8?位
垂直灵敏度
使用经校准的微调时所有型号均为 2?mV 至 5?V/div
直流垂直精度
所有型号均为 ± 3%
垂直缩放
垂直扩展或压缩动态或停止波形
最大输入电压
300?VRMS?CAT II；超过 100?kHz 时以 20?dB/倍频程下降至 3?MHz 时的 13Vp-p?AC
位置范围
2?mV 至 200?mV/div +1.8?V；
>200?mV 至 5?V/div +45?V
带宽限制
所有型号均为 20?MHz
输入阻抗
1?MΩ，并联 20?pF
输入耦合
所有型号均提供 AC、DC、GND
时基精度
50?ppm
水平缩放
水平扩展或压缩动态或停止波形
触发模式
自动、正常、单序列
触发类型
边沿（上升沿/下降沿）
常规的电平驱动触发。 任一通道均提供正斜率或负斜率。 耦合选项： 交流、直流、噪音抑制、高频抑制、低频抑制
视频
所有行或单个行、复合视频的奇数场/偶数场或所有场或者广播制式（NTSC、PAL、SECAM）均可触发。
脉冲宽度（或毛刺）
脉冲宽度小于、大于、等于或不等于均可触发，选配时限范围为 33?ns 至 10?s
触发源
2?通道型号
CH1、CH2、Ext、Ext/5、交流线路
4?通道型号
CH1、CH2、CH3、CH4、Ext、Ext/5、交流线路
触发视图
按下“触发视图”按钮时显示触发信号。
触发信号频率读数
提供触发源的频率读数
采集模式
峰值检测
高频随机毛刺捕获。 5?μs/div 至 50?s/div 的所有时基设置均可捕获窄至 12?ns（典型值）的毛刺。
采样
仅采样数据
平均值
平均波形，选配范围：4、16、64、128?
单序列
使用“单序列”按钮，捕获一个已触发的采集序列
滚动模式
采集时基设置为 >100?ms/div
自动波形测量
周期、频率、+ 宽度、- 宽度、上升时间、下降时间、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光标 RMS、占空比、相位、延迟
光标
类型
幅度和时间
测量
ΔT、1/ΔT（频率）、ΔV
运算器
加法、减法、乘法、FFT
信号源
2?通道型号
CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2
4?通道型号
CH1 – CH2、CH2 – CH1、CH3 – CH4、CH4 – CH3、CH1 + CH2、CH3 + CH4、CH1 × CH2、CH3 × CH4
FFT
窗口： Hanning、平顶、矩形
2,048?个采样点
自动设置菜单
一键式自动设置垂直、水平和触发系统的所有通道，配有撤销自动设置功能。
自动设置菜单信号类型选项：
方波
单周期、多周期、上升沿或下降沿
正弦波
单周期、多周期、FFT 频谱
视频（NTSC、PAL、SECAM）
字段： 全部、奇数或偶数
线路： 全部或选配行数
自动量程
在点间移动探头或者信号呈现较大变化时，自动调节垂直和/或水平示波器设置
显示器
QVGA 有源彩色 TFT
插值
Sin(x)/x
显示类型
点、矢量
余辉
关闭、1?秒、2?秒、5?秒、无限
格式
YT 和 XY
USB 端口
USB 主控端口位于前面板上，支持 U 盘
仪器后部的 USB 设备端口支持连接 PC 和所有兼容 PictBridge 打印机
GPIB
选配
参考波形显示
2?个 2.5k 点参考波形
波形存储（不使用 U 盘）
TDS2001C、TDS2002C、TDS2012C、TDS2022C： 2?个 2.5k 点波形
TDS2004C、TDS2014C、TDS2024C： 4?个 2.5k 点波形
最大 U 盘大小
64?GB
波形存储（使用 U 盘）
每 8?MB 有 96?个或更多参考波形
设置（不使用 U 盘）
10?个前面板设置
设置（使用 U 盘）
每 8?MB 有 4,000?个或更多前面板设置
屏幕图像（使用 U 盘）
每 8?MB 有 128?或更多个屏幕图像。
图像的实际数量取决于所选的文件格式
全部保存（使用 U 盘）
每 8?MB 有 12?个或更多全部保存操作
一次全部保存操作会创建 3?至 9?个文件（设置、图像外加每个显示波形一个文件）
电源
电源电压
全量程： 100?至 240?VAC?RMS ±10%，安装类别 II（涵盖范围：90?至 264?VAC）
功耗
功耗： 低于 30?W，85?至 275?VAC?输入
仪器尺寸
高
158.0?毫米（6.2?英寸）
宽
326.3?毫米（12.8?英寸）
厚
124.2?毫米（4.9?英寸）
仪器重量
仅限仪器
2.0?千克（4.4?磅）
仪器和附件
2.2?千克（4.9?磅）
发货包装尺寸
高
266.7?毫米（10.5?英寸）
宽
476.2?毫米（18.7?英寸）
厚
228.6?毫米（9.0?英寸）
RM2000B 机架安装配置
高
482.6?毫米（19.0?英寸）
宽
177.8?毫米（7.0?英寸）
厚
108.0?毫米（4.3?英寸）
温度
工作状态
0?至 +50?℃
非工作状态
-40?至 +71?℃
湿度
工作状态
等于或低于 +40℃ 时高达 80% RH
高达 +50℃ 时高达 45% RH
非工作状态
等于或低于 +40℃ 时高达 80% RH
高达 +50℃ 时高达 45% RH
高度
工作状态
高达 3,000?m
非工作状态
高达 3,000?m
电磁兼容能力
符合指令 2004/108/EC、EN 61326-2-1?A 类；澳大利亚 EMC 框架 (Australian EMC Framework) 规定
安全
UL61010-2004，CSA22.2?No. 61010-1:2004，EN61010-1:2001、IEC61010-1:2001、欧盟低电压指令 2006/95/EC
