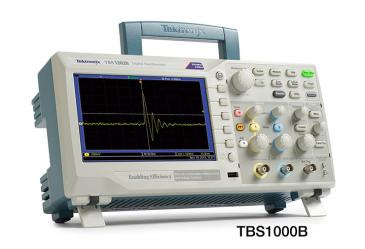

泰克TBS1000B 系列数字存储示波器
TBS1000B 系列数字存储示波器在紧凑的设计中提供了经济的性能。 由于多种标配功能，包括USB连接、34?种自动测量、极限测试、数据记录、频率计数器、趋势图和上下文相关帮助菜单，TBS1000B 系列示波器可以帮助您在更少的时间内完成更多的工作。
主要性能指标
200MHz、150?MHz、100?MHz、70?MHz、50?MHz 和 30?MHz1带宽型号
2?通道型号
所有通道上高达 2?GS/s 的采样率
所有通道上 2.5k 点记录长度
高级触发，包括脉冲和行选视频触发
130?MHz 型号只在北美和欧洲提供。
主要特点
7?英寸 WVGA (800X480) 有源 TFT 彩色显示器
34?种自动测量
双窗口 FFT，同时监测时域和频域
内置波形极限测试和 TrendPlot? 测试
双通道频率计数器
缩放功能
自动扩展数据记录功能
自动设置和自动量程功能
内置上下文相关帮助
多种语言的用户界面
体积小、重量轻 – 深仅 4.9?英寸 (124?mm)，重仅 4.4磅 (2?kg)
连接能力
前面板上 USB 2.0?主控端口，快速方便地存储数据
后面板上 USB 2.0?设备端口，方便地连接 PC
查看信号细节
为正确分析信号，必需确保能够足够详细地看到信号。 TBS1000B 标配 7?英寸高清 TFT 显示器，可以清楚地查看所有信号及关键屏幕信息。 屡获大奖的泰克 MDO/DPO 系列仪器开创的用户界面，则进一步增强了这一仪器。 用户界面使用方便，可以快速进入所有示波器功能，包括高清"Pan & Zoom"(卷动和缩放)功能，其分辨率最高可达正常分辨率的10倍，可以查看更多的信号细节。
缩放功能可以以正常视图最高 10?倍的分辨率显示信号细节。
数字精度，精确测量
由于高达 200?MHz 的带宽、2?GS/s 的最大采样率和 3% 的垂直测量精度，TBS1000B 可以查看信号细节。 由于泰克专有的采样率，您可以一直在所有通道上，不折不扣地获得声称的实时采样率，支持最低 10?倍过采样率。 在改变水平设置或使用多条通道时，采样性能不会下降，您可以查看信号的真实特点。
泰克专有数字实时采样技术，查看其它示波器可能漏掉的所有细节。
为调试器件提供关键工具
TBS1000B 示波器标配各种高级触发功能，用来调试当今复杂电路。 灵活的选项采用上升沿或下降沿、脉宽和视频触发设置，用户可以迅速隔离关心的信号。
脉冲触发功能可以简便地捕获关键事件。
一旦捕获信号，TBS1000B 提供了高级数学运算和测量功能，可以简便地评估信号质量。 用户可以加、减、乘多个波形，或使用 34?种自动测量中的任何一种测量，迅速可靠地计算重要的信号特点，如频率、上升时间或过冲。
标配 34?种自动测量功能，迅速分析信号。
专用前面板按钮可以迅速进入 FFT 功能，能够同时显示频域波形和时域波形，为查看信号与 FFT 结果之间的关系提供了一种方便的方式。
专用前面板按钮，迅速执行 FFT。
为准确地进行频率测量，TBS1000B 还标配内置双通道频率计数器。 独立控制每个计数器的触发电平，为同时监测两个不同的信号频率提供了一种简便的方式。
双通道 – 所有 TBS1000 示波器都标配 6?位频率计数器。
全面的监测和分析工具
间歇性问题可能很难评估，因为它们不会经常重复，因此很难捕获。 TrendPlot? 功能在长时间周期内绘制测量值，帮助找到这些问题。 选择在任意一条通道或两条通道上要捕获的测量，然后设置示波器，连续监测这些测量，在显示画面上绘制数据，同时把信息保存到 U 盘中。 视不同的示波器设置，您将能够捕获几分钟、几小时、甚至几天的数据，唯一的限制是 U 盘的容量。
为找到间歇性问题，TrendPlot? 功能可以在长时间周期内监测测量。
通常来说，只需要通过/失败数据，就能确定信号是不是好。 TBS1000B 极限测试功能可以方便地完成这一操作。 示波器可以设置成自动监测源信号，评估采集的波形是否落在预先定义的边界内，输出通过或失败结果。 TBS1000B 极限测试功能允许用户根据一个或两个独立的参考波形创建模板，在为复杂信号创建模板时，提供了更大的灵活性。 如果检测到故障，可以触发一系列特定动作，包括停止采集波形、暂停极限测试功能、保存失败的波形截图、或上述动作的任意组合。
极限测试功能在触发的任何信号与用户自定义模板之间提供通过/失败快速对比。
灵活传送数据
前面板上的 USB 主控端口可以把仪器设置、截图和波形数据保存到 U 盘上。 这个端口还支持内置数据记录功能，您可以设置示波器，把最长 24?小时的用户指定触发波形保存到 USB 设备。 您还可以选择“Infinite”选项，连续监测波形。 在无穷大模式下，您可以把触发的波形保存到外部 USB 存储设备上，没有时间长度限制，直到存储设备装满。 然后，示波器将引导您插入另一个 USB 存储设备，继续保存波形。
数据记录功能可以自动保存触发的波形。
专业设计，让您的工作更轻松
TBS1000B 系列示波器拥有您预期泰克提供的简便易用性和熟悉的操作。
直观操作
直观的用户界面配有每条通道专用垂直控制、自动设置和自动量程的功能，使这些仪器变得简单易用，从而缩短学习时间，提高工作效率。
在您需要的时间和地方提供帮助
内置帮助菜单为您提供与示波器的特性和功能有关的重要信息。 提供的帮助语言与用户界面相同。
上下文相关帮助系统提供了与您正在完成的任务有关的重要信息。
您可以依赖的性能
除行业领先的服务和支持外，TBS1000B 系列每台示波器标配 5?年保修。
技术数据
除另行说明外，所有技术规格都有保证。除另行说明外，所有技术规格适用于所有型号。
型号概述
| ? | TBS1032B1 | TBS1052B | TBS1072B | TBS1102B | TBS1152B | TBS1202B |
|---|---|---|---|---|---|---|
| 带宽 | 30?MHz | 50?MHz | 70?MHz | 100?MHz | 150?MHz | 200?MHz |
| 通道 | 2? | 2? | 2? | 2? | 2? | 2? |
| 每条通道的取样速率 | 500?MS/s | 1.0?GS/s | 1.0?GS/s | 2?.0?GS/s | 2?.0?GS/s | 2?.0?GS/s |
| 记录长度 | 在所有时基上 2.5k 点 | |||||
垂直系统 – 模拟通道
垂直分辨率
8?位
输入灵敏度范围
使用经校准的微调时所有型号均为 2?mV 至 5?V/div
DC增益精度
±3%，从 10?mV/div 至 5?V/div
最大输入电压
300?VRMS?CAT II；在超过 100?kHz 时额定值以 20?dB/decade 下降，一直到 3?MHz 及以上的 13?Vp-p?AC
偏置范围
2?mV 至 200?mV/div：±1.8?V
>200?mV 至 5?V/div：±45?V
带宽限制
20?MHz
输入耦合
AC、DC、GND
输入阻抗
1?MΩ，并联 20?pF
垂直缩放
垂直扩展或压缩动态或停止波形
水平系统 — 模拟通道
时基范围
30?MHz 型号1
10?ns 至 50?s/div
50?MHz 和 70?MHz 型号
5?ns 至 50?s/div
100MHz、150MHz 和 200MHz 型号
2.5?ns 至 50?s/div
时基精度
50?ppm
水平缩放
水平扩展或压缩动态或停止波形
输入/输出端口
USB 接口
前面板上的 USB 主控端口支持 U 盘。
仪器背面的 USB 设备端口支持连接 PC。
GPIB 接口
选配
数据存储
非易失存储器
参考波形显示
2.5K 点参考波形
没有 U 盘时的波形存储
2.5K 点
最大 U 盘容量
64?GB
有 U 盘时的波形存储
每 8?MB 96?个或以上参考波形
没有 U 盘时的设置
10?个前面板设置
有 U 盘时的设置
每 8?MB 有 4000?个或更多前面板设置
有 U 盘时的屏幕图
每 8?MB 128?个或以上屏幕图（图像数量取决于选择的文件格式）
有 U 盘时全部保存操作
每 8?MB 12?个或以上全部保存操作
一次全部保存操作会创建3~9个文件（设置、图像、外加显示的每个波形一个文件）
采集系统
采集模式
峰值检测
高频随机毛刺捕获。5?μs/div 至 50?s/div 的所有时基设置均可捕获窄至 12?ns（典型值）的毛刺。
采样
仅采样数据
平均值
平均波形，选配范围： 4、16、64、128?
单序列
使用“单序列”按钮，捕获一个已触发的采集序列
滚动
采集时基设置为 >100?ms/div
触发系统
外部触发输入
所有型号均包括
触发模式
自动、正常、单序列
触发类型
边沿（上升沿/下降沿）
常规的电平驱动触发。任一通道均提供正斜率或负斜率。耦合选项：交流、直流、噪音抑制、高频抑制、低频抑制
视频
所有行或单个行、复合视频的奇数场/偶数场或所有场或者广播制式（NTSC、PAL、SECAM）均可触发。
脉冲宽度（或毛刺）
脉冲宽度小于、大于、等于或不等于均可触发，选配时限范围为 33?ns 至 10?s
触发源
2?通道型号：CH1、CH2、Ext、Ext/5、交流线路
触发视图
按下“触发视图”按钮时显示触发信号。
触发信号频率读数
提供触发源的频率读数。
波形测量
光标
触发类型
幅度、时间
测量
ΔT、1/ΔT、ΔV
自动测量
周期、频率、正宽度、负宽度、上升时间、下降时间、最大值、最小值、峰峰值、中间值、RMS、周期 RMS、光标RMS、相位、正脉冲数、负脉冲数、上升沿数、下降沿数、正占空比、负占空比、幅度、周期中间值、光标中间值、突发宽度、正过冲、负过冲、面积、周期面积、高、低、延迟 RR、延迟 RF、延迟 FR、延迟 FF
波形数学
算数
加、减、乘
数学函数
FFT
FFT
Windows：Hanning、平顶、矩形
2048?个采样点
信号源
2?通道型号：CH1 – CH2、CH2 – CH1、CH1 + CH2、CH1 × CH2
自动设置
自动设置菜单
单一按钮，自动设置垂直、水平和触发器系统的所有通道，可撤销自动设置
方波
单循环、多循环、上升与下降缘
正弦波
单循环、多循环、FFT 波谱
视频（NTSC、PAL、SECAM）
现?。?所有、奇数或偶数
行： 所有行号或可选择行号
自动量程
在点间移动探头或者信号呈现较大变化时，自动调节垂直和/或水平示波器设置。
频率计数器
分辨率
6?位
精度（典型值）
+百万分之 51，包括所有频率参考误差，+1?计数误差
频率范围
AC 耦合，最低 10?Hz 到额定带宽
频率计数器信号源
脉宽或选择边沿的触发源
频率计数器在脉宽和边沿模式下一直测量选择的触发源，包括由于运行状态变化而导致示波器采集中断时，或采集单次事件已经完成时。
频率计数器不测量没有判定为合法触发事件的脉冲。
脉宽模式： 将 250?ms 测量范围内量级足够的脉冲视为可触发的事件（例如，如果设置为“<”且限制设置为相对小的数字，则是指 PWM 脉冲串中的所有窄脉冲）。
边沿触发模式：计数足够幅度的所有脉冲。
通道
2?通道
显示器系统
插值
Sin(x)/x
波形类型
点、矢量
余辉
关闭、1?秒、2?秒、5?秒、无限
格式
YT 和 XY
电源
电源电压
100?至 240?V ±10%
电源频率
100?V 到 240?V
50?Hz 到 60?Hz
115?V
400?Hz ±10%
功耗
最高 30?W
物理特点
外观尺寸
? 毫米 英寸 高度 158.0? 6.22? 宽度 326.3? 12.85? 厚度 124.2? 4.89?
装运尺寸
? 毫米 英寸 高度 266.7? 10.5? 宽度 476.2? 18.75? 厚度 228.6? 9.0?
重量
? 公斤 磅 仅限仪器 2.0? 4.3? ...含附件 2.2? 4.9?
RM2000B 机架式安装
? 毫米 英寸 宽度 482.6? 19.0? 高度 177.8? 7.0? 厚度 108.0? 4.25?
环境特点
温度
工作
0?至 +50?oC
非工作
–40?至 +71?oC
湿度
工作湿度和非工作湿度
+40?oC或以下时高达 85% RH
高达 +50?oC 时高达 45% RH
海拔高度
工作湿度和非工作湿度
最高 3000?米（9843?英尺）
法规
电磁兼容性
符合指令 2004/108/EC、EN 61326-2-1?A 类；澳大利亚 EMC 框架 (Australian EMC Framework) 规定
安全性
UL61010-1:2004、CSA22.2?No. 61010-1:2004、EN61010-1:2001、IEC61010-1:2001?
