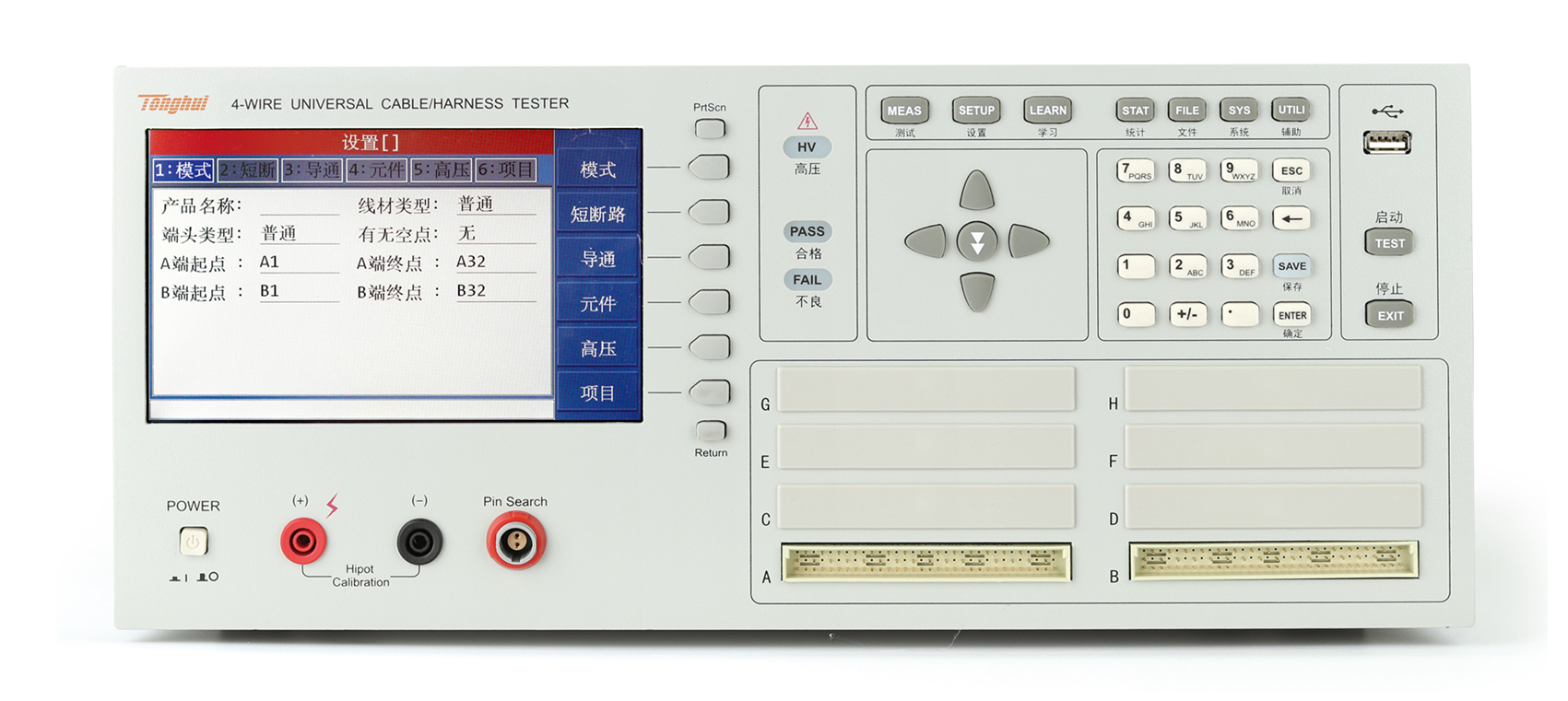

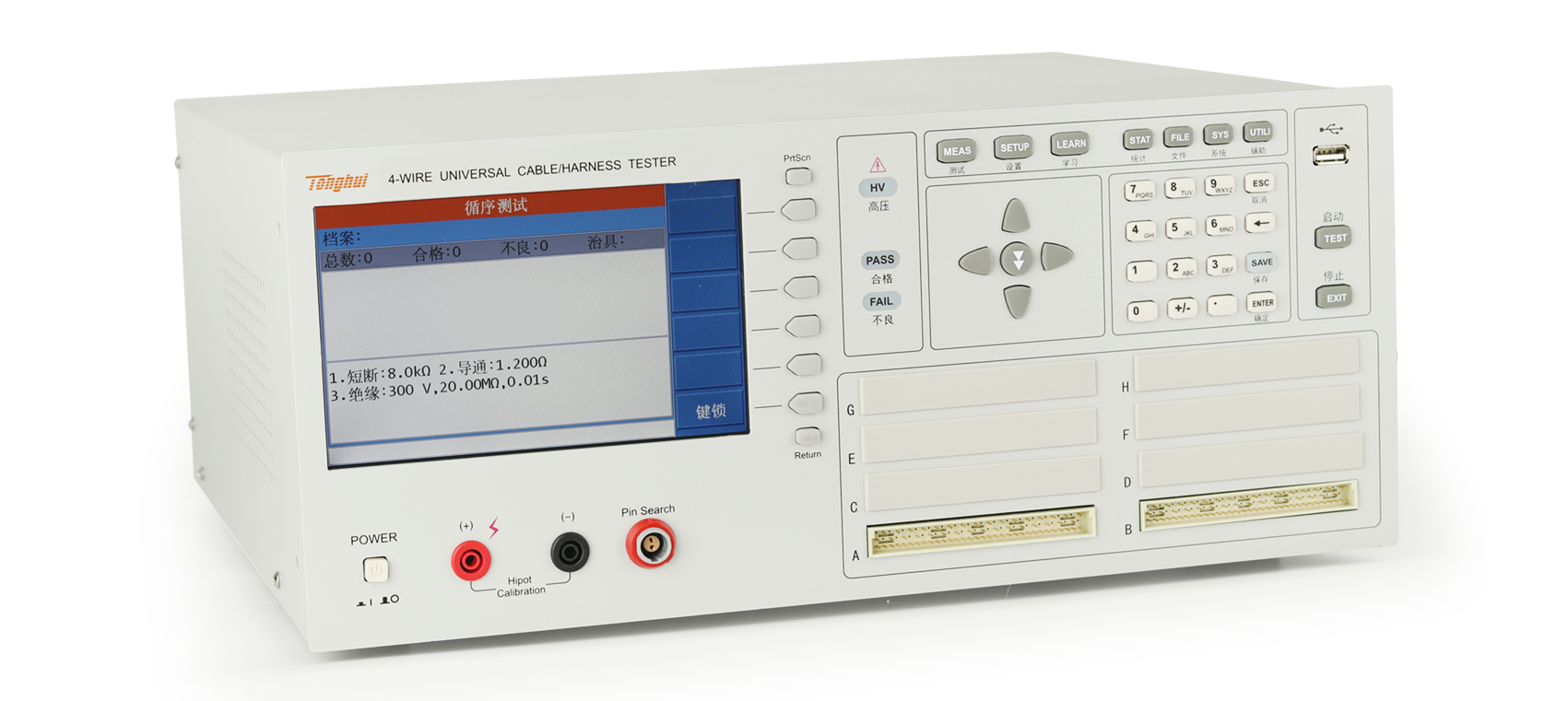

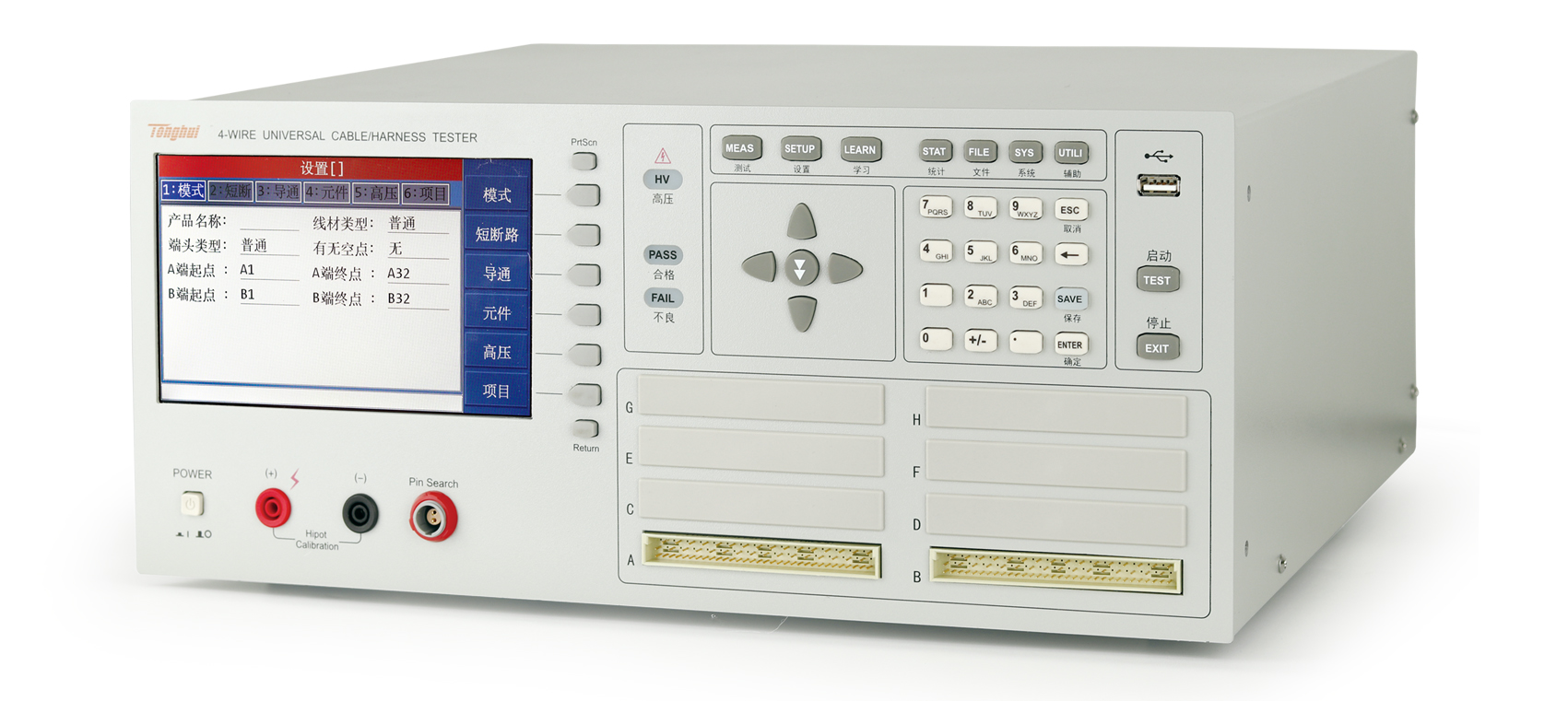

TH8602-1 线材综合测试仪

• 应用

• ■?通讯和IT

  ? 电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、?

  ? USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE硬盘连接线、SATA硬盘连接线等

  ■?汽车电子

  ? ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线

  ■?电子工业

  ? 排线、扁平线、接插件、电源线、多路开关、RS232连接线、

  ? GPIB连接线、USB延长线、多芯插座

  ■?元器件

  ? 无源器件：电容、电感，电阻，二极管，电容极性、压降

  ■?安规测试

  ? 交流耐压、直流耐压、绝缘绝缘

• 技术参数

• 参数		TH8602-1	TH8602-2	TH8602-3	TH8602-4
  测试脚位Pin		64	128	192	256
  被动元件	信号源	50Hz — 300kHz, 1Vrms
  	电容测量	1pF — 1000μF
  	直流电阻DCR	5mΩ — 10MΩ
  导通/瞬通		5mΩ — 950Ω
  直流耐压		电压:5V — 1500V; 电流:1μA — 11.5mA
  交流耐压		电压:50V — 1000V; 电流:0.01mA — 11.5mA
  电弧侦测		8级
  绝缘电阻		电压:5V — 1500V; 电阻:1MΩ — 5GΩ
  断短路		1kΩ — 50kΩ
  二极管测试		正向压降：0 — 7.5V；发光二极管点亮时间设置；反向漏电流
  测试速度		瞬间断短路：4ms
  		瞬间断路：5us — 2ms




• 附件

标配
配件名称	型号
TH8602转接板（内四线）	TH26060B
TH8602测试线	TH26060D

TH8602-1 线材综合测试仪
