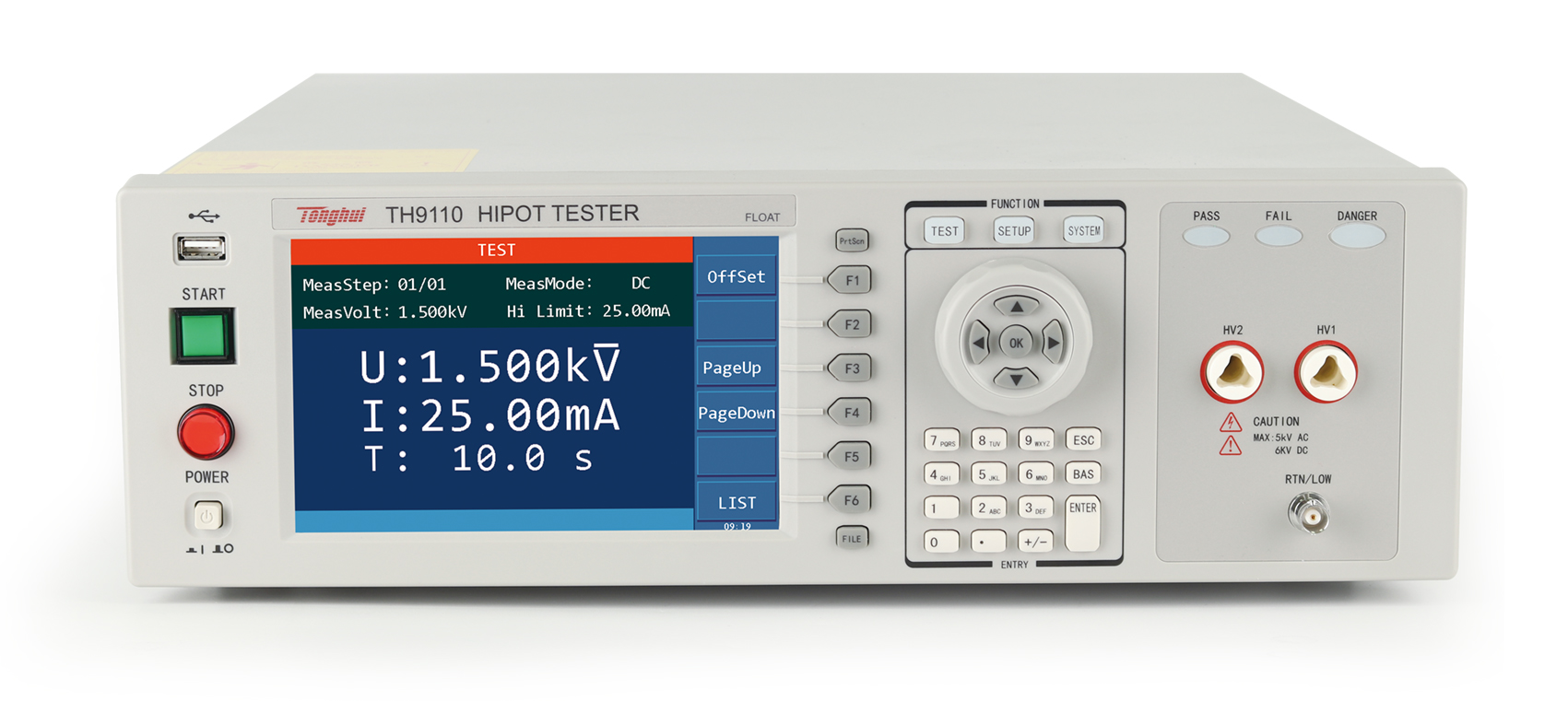

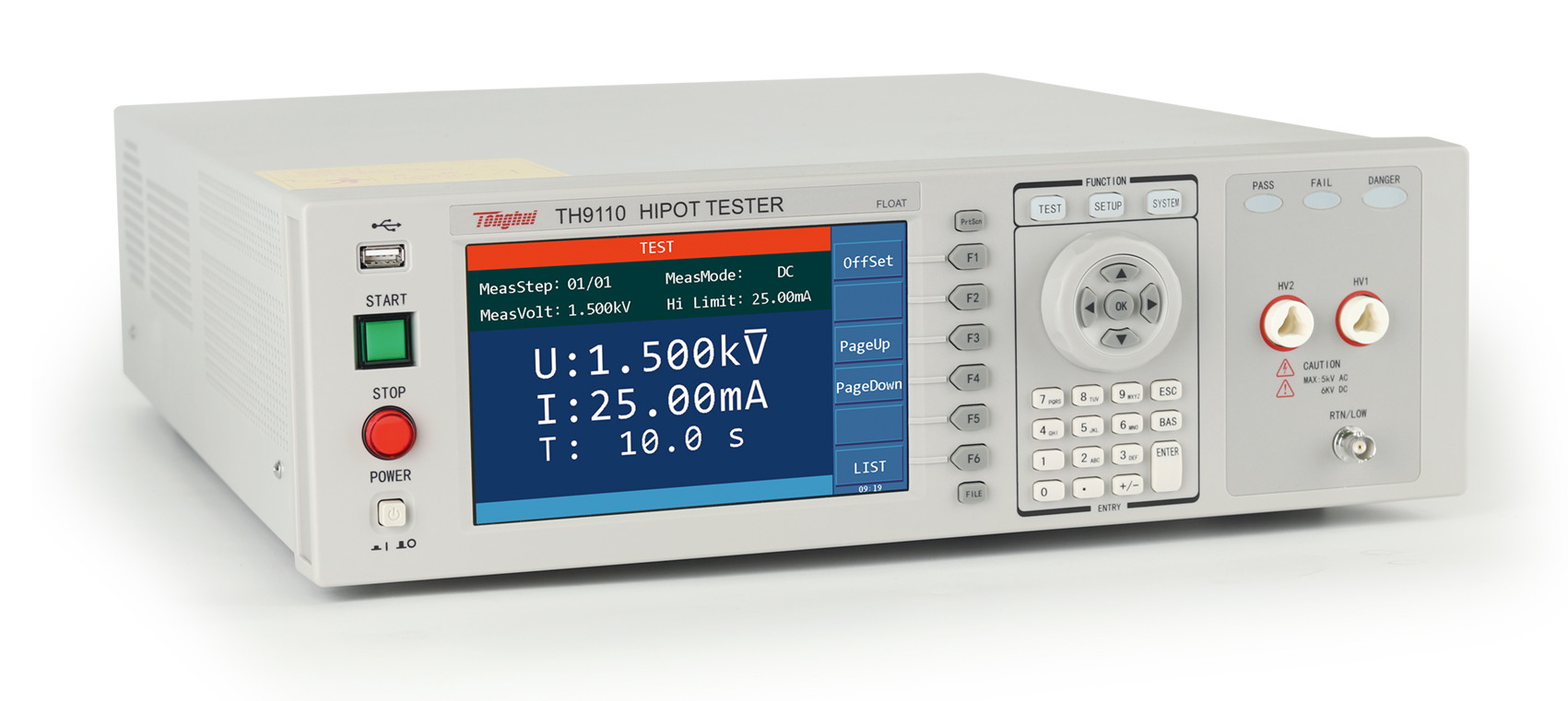

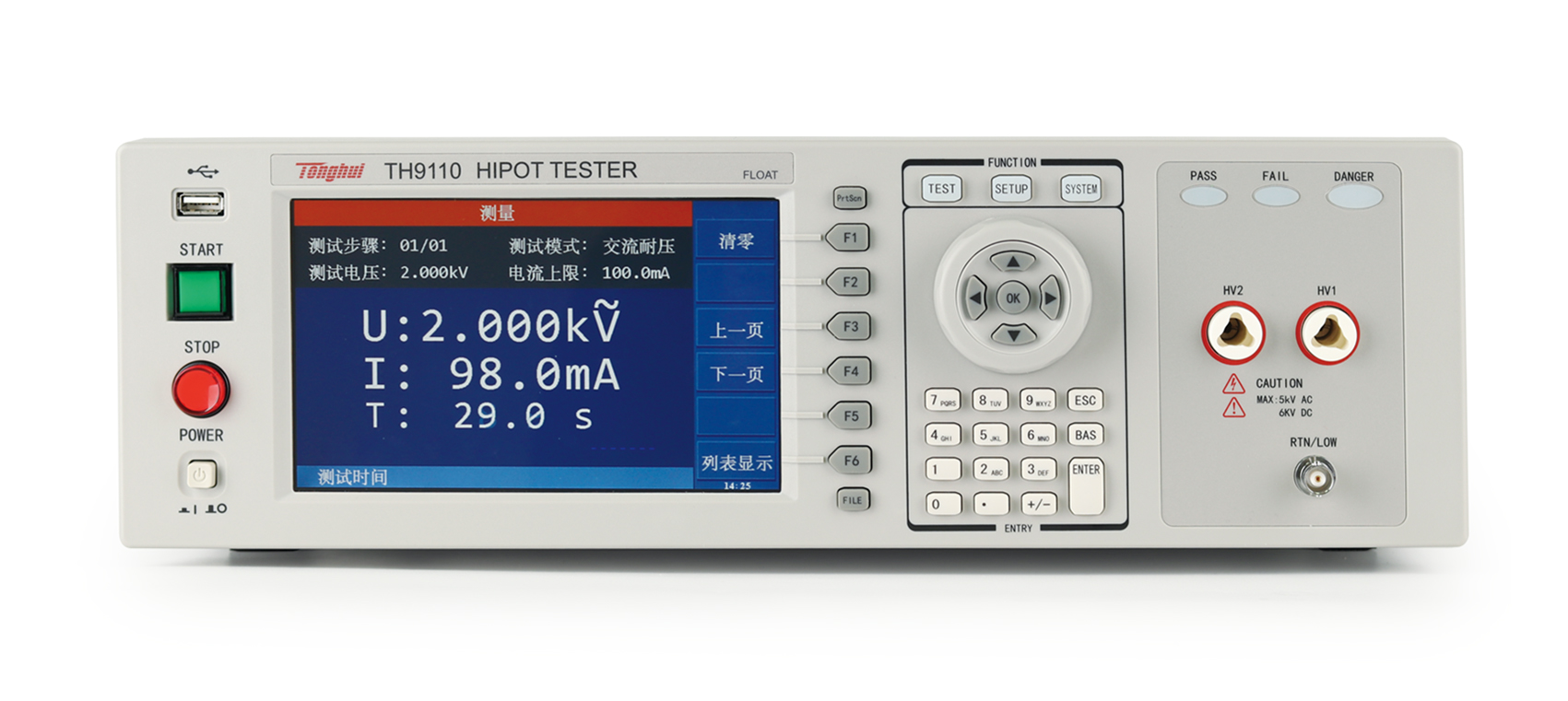

TH9110 程控交直流耐压绝缘测试仪
简介
■?TH9110/TH9110A是集同惠多年电气安规测试仪的设计经验，新推出的具有500VA功率，最大输出交流5kV/100mA的新一代交直流耐压/绝缘电阻测试仪，符合大功率耐压测试需求，符合EN50191的设备安全标准。TH9110/TH9110A系列除了基本的交流、直流、绝缘电阻测试外，增加了崩溃电压测试功能，可分析产品的击穿点电压，满足特定客户对产品高压可靠性检测的要求; 具有开短路检测功能，解决了用户在测试安规产品时的可靠性和准确性问题，输出时同步进行接触检查，避免漏检，提升测试可靠度与效率。TH9110/TH9110A使用7寸LCD彩色显示器，测试结果用大字符显示，更加清晰直观，方便操作与判断。高压浮动输出设计、触电?；すδ艿?，确保了客户在接触到高压测试端的时候也不会被电击伤害，保证操作人员的人身安全。
应用
■?绕线器件
? 变压器、发电机/马达等需要高功率耐压测试与分析的产品，
? 如各类型电机定子、转子等寄生电容较高的产品
■?电子元器件
? 电容、线圈、铁芯、扼流圈、滤波器等
■?电气产品
? 家用电器、信息产品、影音设备、电热器具、照明设备
■?非电气产品?
? 线材、无纺布、绝缘材料等耐压及绝缘阻抗测试
■?新能源汽车
■?自动化测试系统
技术参数
型?????号 TH9110 耐压测试 输出电压 AC 0.05?-?5kV DC 0.05?-?6kV 负载变动率 1%?设定值?+?0.2%??满刻度 电压精度 1%?设定值?+?0.1%??满刻度 电压分辨率 2V 电流测试范围 AC 0.001mA-120mA(电压≤4kV), 0.001mA-100mA(电压>4kV) DC 0.0001mA-25mA 电流精度 1%? 设定值 ?+?? ?0.5%满刻度 电流分辨率 AC 1μA DC 0.1μA 输出频率 50Hz/60Hz 输出波形 正弦波 输出功率 500VA 快速放电功能 测试结束后自动放电（DCW） 绝缘电阻测试 输出电压 直流: 0.05-5kV 电压分辨率 2V 电压精度 1% of 设定值?+0.1%满刻度 电阻测试范围 1MΩ-50.0GΩ 电阻分辨率 0.1MΩ 电阻测试精度 电压>1000V 1MΩ-1GΩ?:±(3% + 0.1%?FS)1GΩ-10GΩ :±(7% + 2%?FS)10GΩ-50GΩ:±(10%+ 1%?FS) 电压≥500V,≤1kV 0.1MΩ-1GΩ:±(3% + 0.1% FS)1GΩ-10GΩ:± (7% + 2%?FS)10GΩ-50GΩ:±(10%+ 1%?FS) 电压<500V 0.1MΩ-1GΩ:± (5%+ (0.2*500/Vs)%?FS) 放电功能 测试结束后自动放电 电弧侦测 程序设定 AC 1mA?-?20mA DC 1mA?-?10mA 接触检查功能 OSC开短路 600Hz, 0.1s 安全防护功能 高压浮动输出 漏电流<3mA 触电?；?/td> 0.5mA±0.25mA 启动?；?/td> 有 面板操作?；?/td> 密码 报警指示 合格:短音,绿灯;不良品:长音,红灯 存储器 内部存储 100组,每组50个步骤 时间设定 电压上升时间 0.1s-?999.9s 测试时间设定 0.3-?999s 电压下降时间 0.1s-?999.9s 等待时间(IR) 0.2s-?999.9s 时间精度 ±(1%+0.1s) 接口 标配 RS232,LAN,USB DEVICE,USB HOST, HANDLER 选配 GPIB 电源 尺寸 430mm（W）x??132mm（H）x?500mm（D） 重量 21Kg TH9110 程控交直流耐压绝缘测试仪
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 高压测试电缆 | TH90018 | ||||
